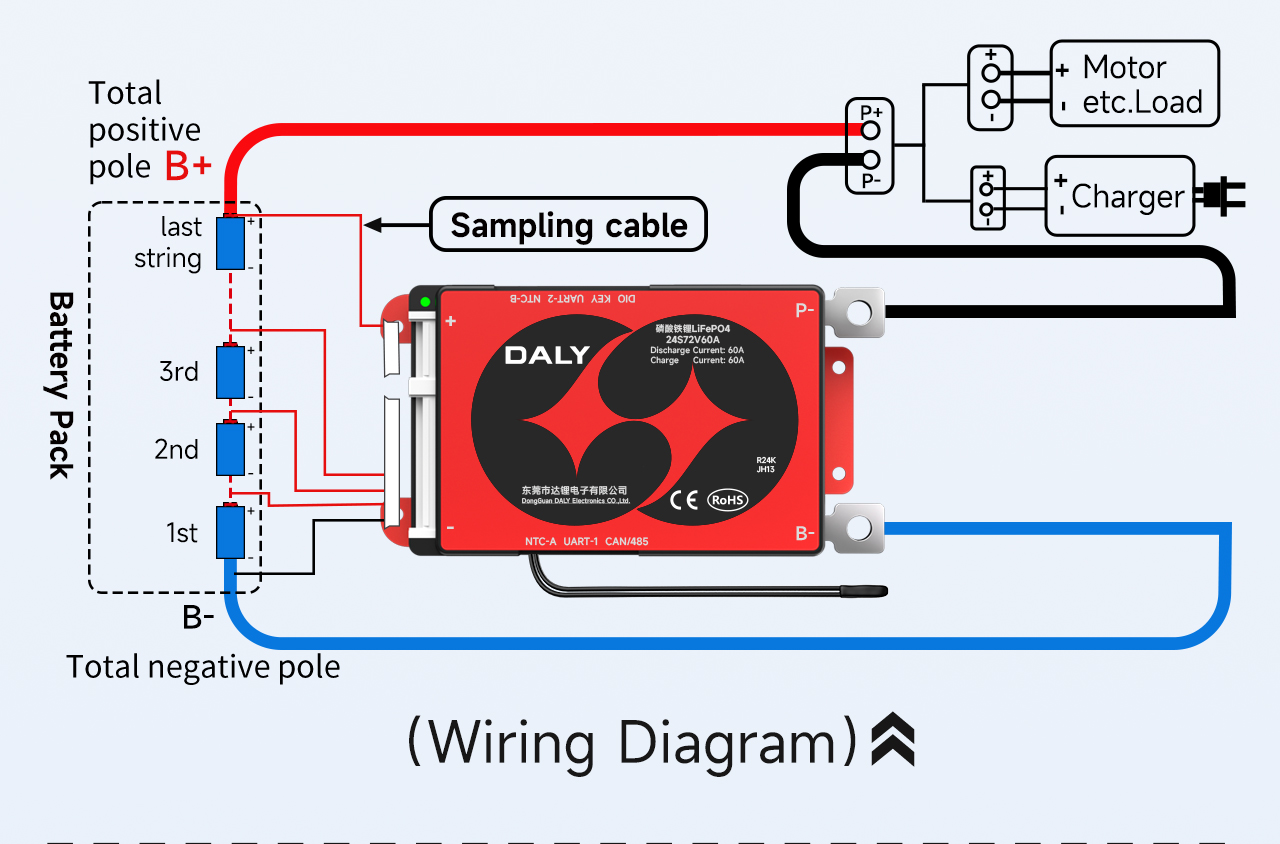

Tutorial dwar il-wajers tal-BMS Standard & Smart 8S

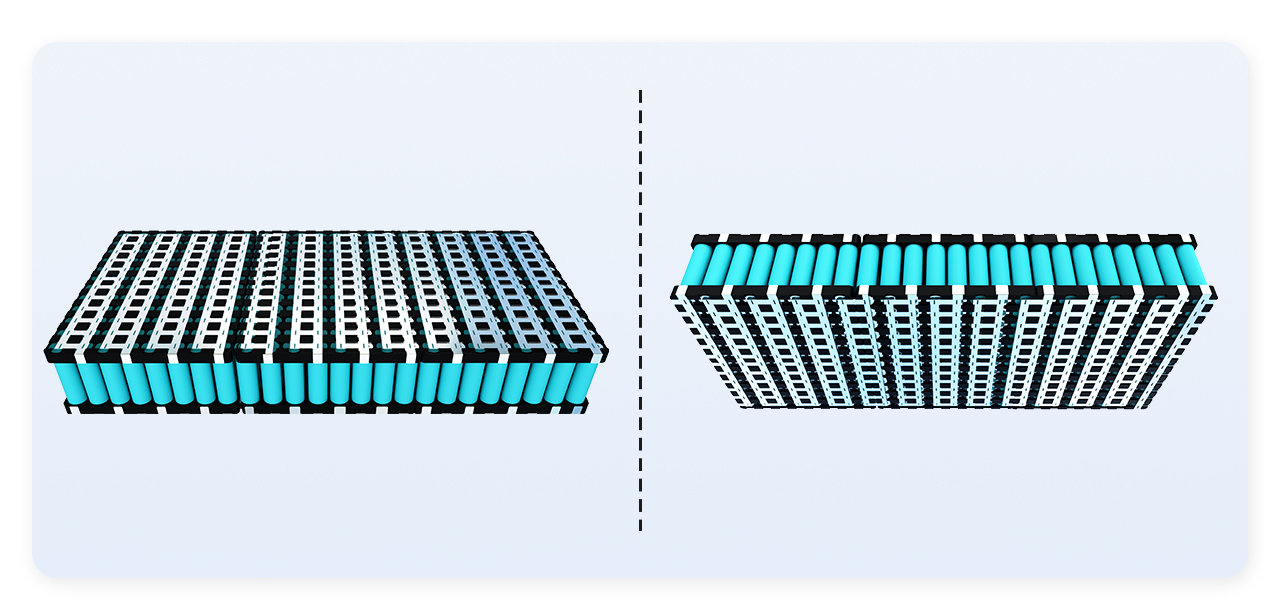

Ħu 24 serje u 12 parallel 18650 battery pack bħala eżempju

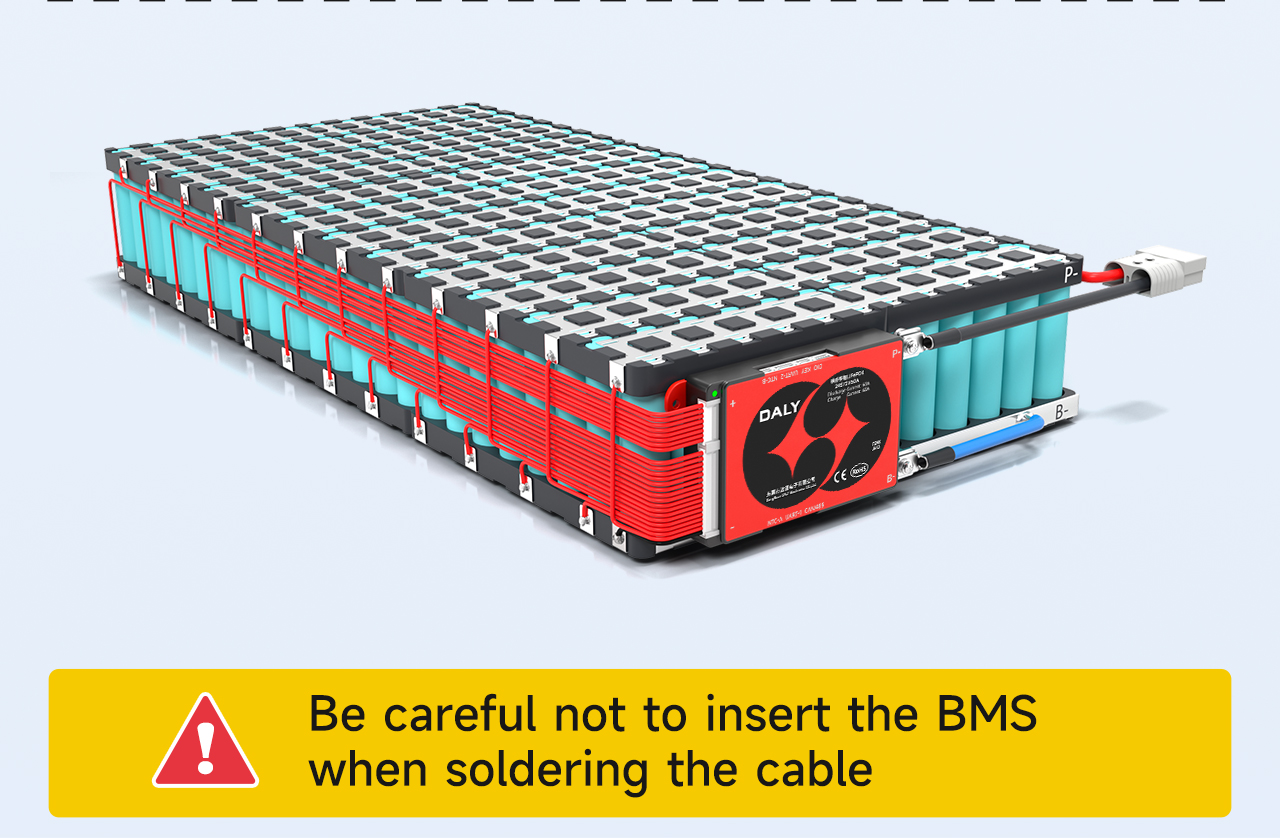

Oqgħod attent li ma daħħalx il-bord protettiv meta issaldjar il-kejbil
Ⅰ. Immarka l-ordni tal-linji tal-kampjun

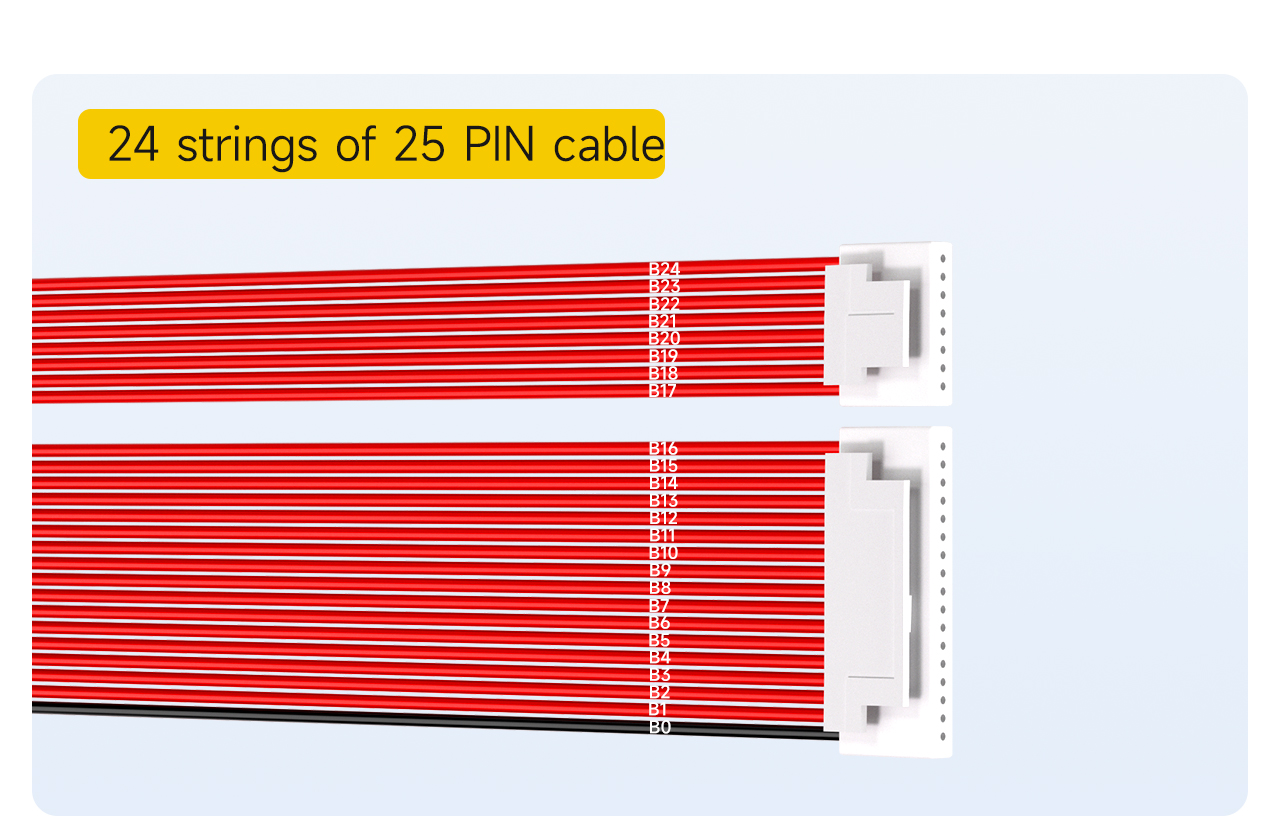

24 kordi ta'25Cable PIN
Nota: Il-kejbil tal-kampjunar default għal24-konfigurazzjoni bord protezzjoni string huwa25PIN.

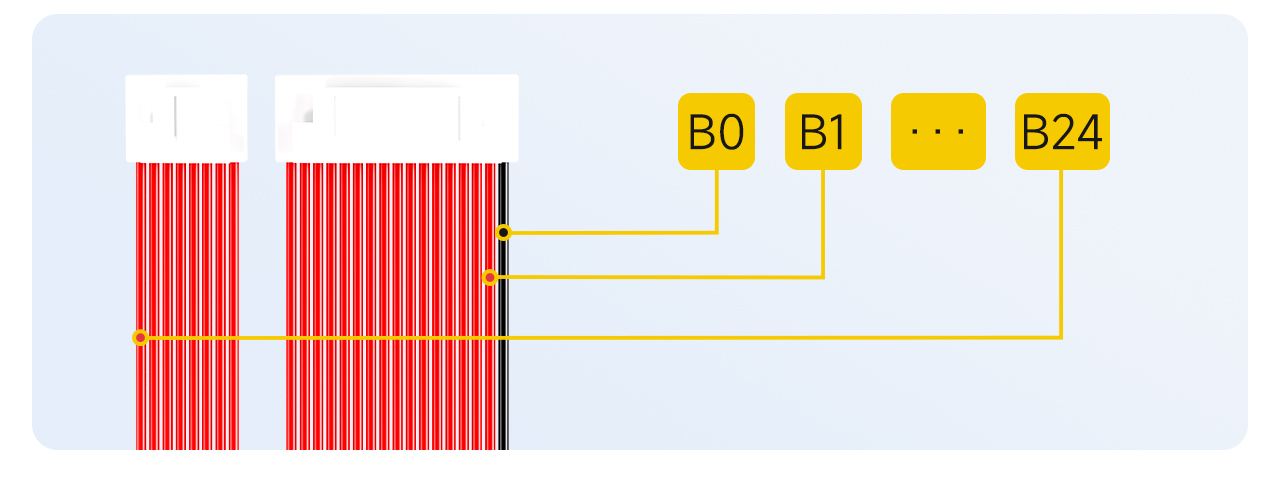

1. Immarka l-kejbil iswed bħala B0.
2. L-ewwel kejbil aħmar ħdejn il-kejbil iswed huwa mmarkat bħala B1
... (u l-bqija, immarkati b'mod sekwenzjali)
25. Sa l-aħħar cable aħmar, immarkat bħala B24.

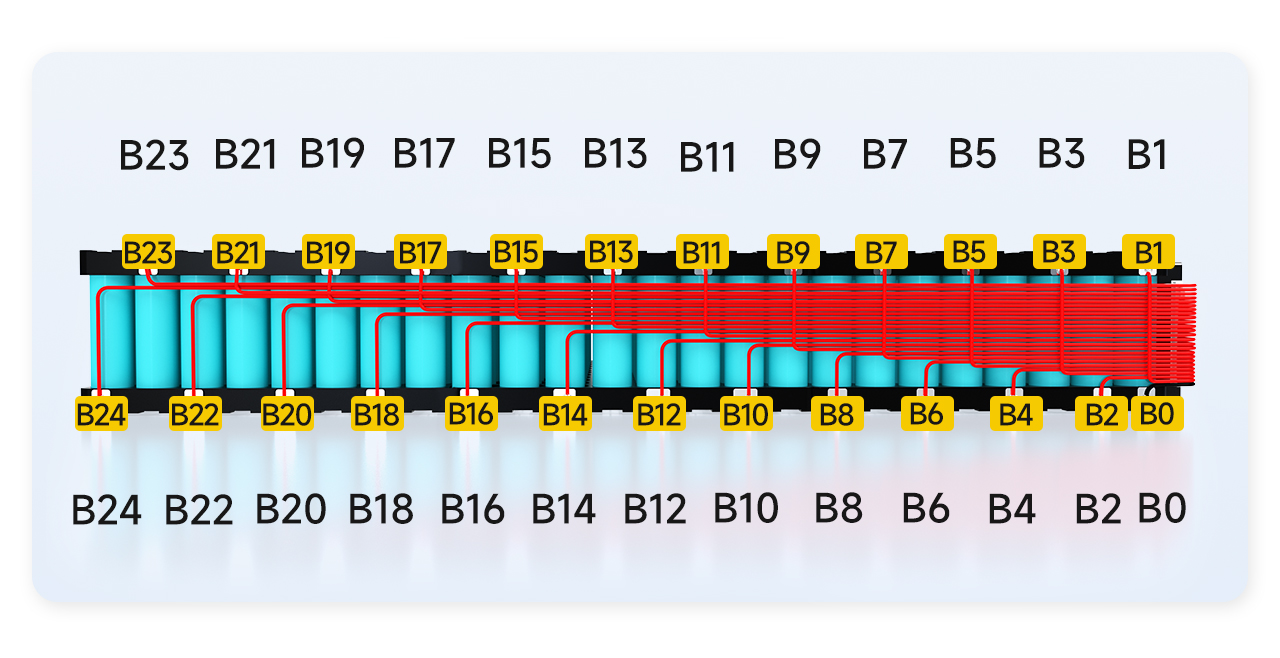

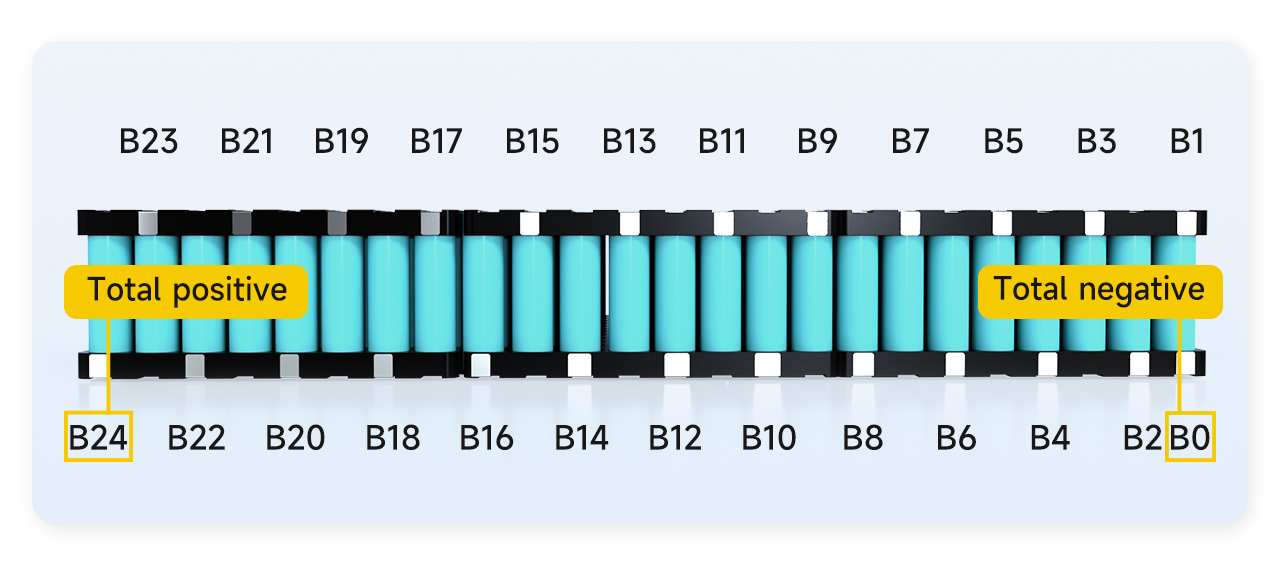

Ⅱ. Immarka l-ordni tal-punti tal-iwweldjar tal-batterija
Sib il-pożizzjoni tal-punt tal-iwweldjar korrispondenti tal-kejbil, l-ewwel immarka l-pożizzjoni tal-punt korrispondenti fuq il-batterija
1. L-arblu negattiv totali tal-pakkett tal-batterija huwa mmarkat bħala B0
2. Il-konnessjoni bejn l-arblu pożittiv tal-ewwel string ta 'batteriji u l-arblu negattiv tat-tieni string ta' batteriji hija mmarkata bħala B1
3. Il-konnessjoni bejn l-arblu pożittiv tat-tieni sensiela ta 'batteriji u l-arblu negattiv tat-tielet sensiela ta' batteriji hija mmarkata bħala B2
... (u hekk)
24. Il-konnessjoni bejn l-arblu pożittiv tal-23th string tal-batterija u l-arblu negattiv tal-24is-sekwenza tal-batterija hija mmarkata bħala B23.
25. L-elettrodu pożittiv tal-24 string tal-batterija huwa mmarkat bħala B24.
Nota: Minħabba li l-pakkett tal-batterija għandu total ta '24 spag, B24 huwa wkoll l-arblu pożittiv totali tal-pakkett tal-batterija. Jekk B24 mhuwiex l-istadju pożittiv totali tal-pakkett tal-batterija, jipprova li l-ordni tal-immarkar hija ħażina, u għandha tiġi kkontrollata u mmarkata mill-ġdid.
Ⅲ. Saldjar u wiring
1. Il-B0 tal-kejbil huwa issaldjat mal-pożizzjoni B0 tal-batterija.
2. Il-kejbil B1 huwa issaldjat mal-pożizzjoni B1 tal-batterija.
... (u l-bqija, iwweldjar f'sekwenza)
25. Il-kejbil B24 huwa issaldjat mal-pożizzjoni B24 tal-batterija.

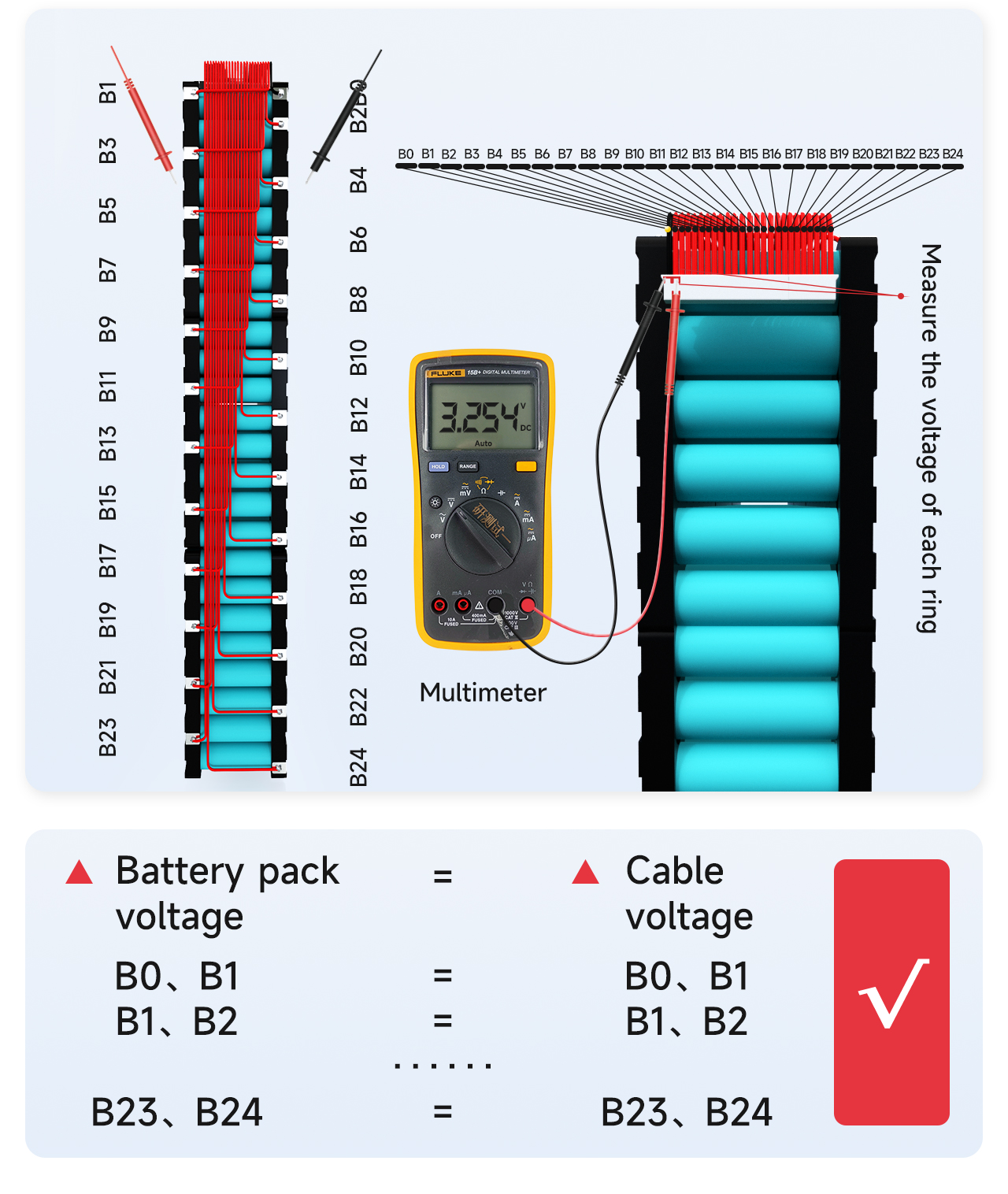

Ⅳ. Vultaġġ ta 'skoperta
Kejjel il-vultaġġ bejn kejbils ħdejn xulxin b'multimetru biex tikkonferma li l-vultaġġ korrett jinġabar mill-kejbils.
1. Kejjel jekk il-vultaġġ tal-kejbil B0 sa B1 huwiex ugwali għall-vultaġġ tal-pakkett tal-batterija B0 sa B1. Jekk huwa ugwali, jipprova li l-ġbir tal-vultaġġ huwa korrett. Jekk le, jipprova li l-linja tal-ġbir hija dgħajjef iwweldjati, u l-kejbil jeħtieġ li jerġa 'jiġi wweldjat. B'analoġija, kejjel jekk il-vultaġġi ta 'kordi oħra jinġabrux b'mod korrett.
2. Id-differenza fil-vultaġġ ta 'kull spag m'għandhiex teċċedi 1V. Jekk jaqbeż 1V, dan ifisser li hemm problema bil-wajers, u għandek bżonn tirrepeti l-pass preċedenti għall-iskoperta.

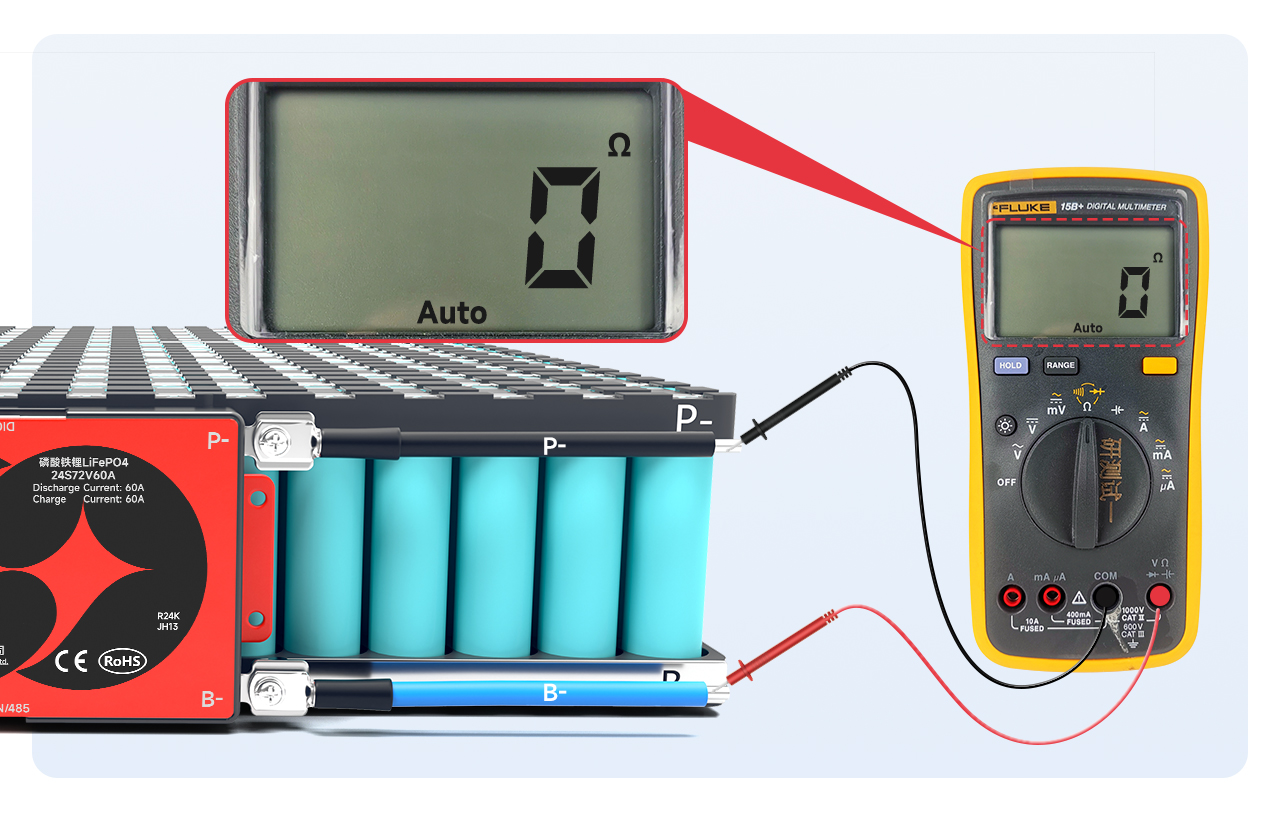

Ⅴ. Sejbien tal-kwalità tal-bord tal-protezzjoni
! Dejjem kun żgur li jinstab il-vultaġġ korrett qabel ma twaħħal il-bord tal-protezzjoni!
Aġġusta l-multimeter għal-livell ta 'reżistenza interna u kejjel ir-reżistenza interna bejn B- u P-. Jekk ir-reżistenza interna hija konnessa, tipprova li l-bord tal-protezzjoni huwa tajjeb.
Nota: Tista 'tiġġudika l-konduzzjoni billi tħares lejn il-valur tar-reżistenza interna. Il-valur tar-reżistenza interna huwa 0Ω, li jfisser konduzzjoni. Minħabba l-iżball tal-multimeter, ġeneralment inqas minn 10mΩ tfisser konduzzjoni; tista 'wkoll taġġusta l-multimeter għall-buzzer. Jista’ jinstema’ ħoss ta’ ħoss.
Avviż:
1. Il-bord protettiv bi swiċċ artab jeħtieġ li jagħti attenzjoni lill-konduzzjoni tas-swiċċ meta l-iswiċċ ikun magħluq.
2. Jekk il-bord tal-protezzjoni mhux qed iwettaq, jekk jogħġbok waqqaf il-pass li jmiss u ikkuntattja lill-persunal tal-bejgħ għall-ipproċessar.

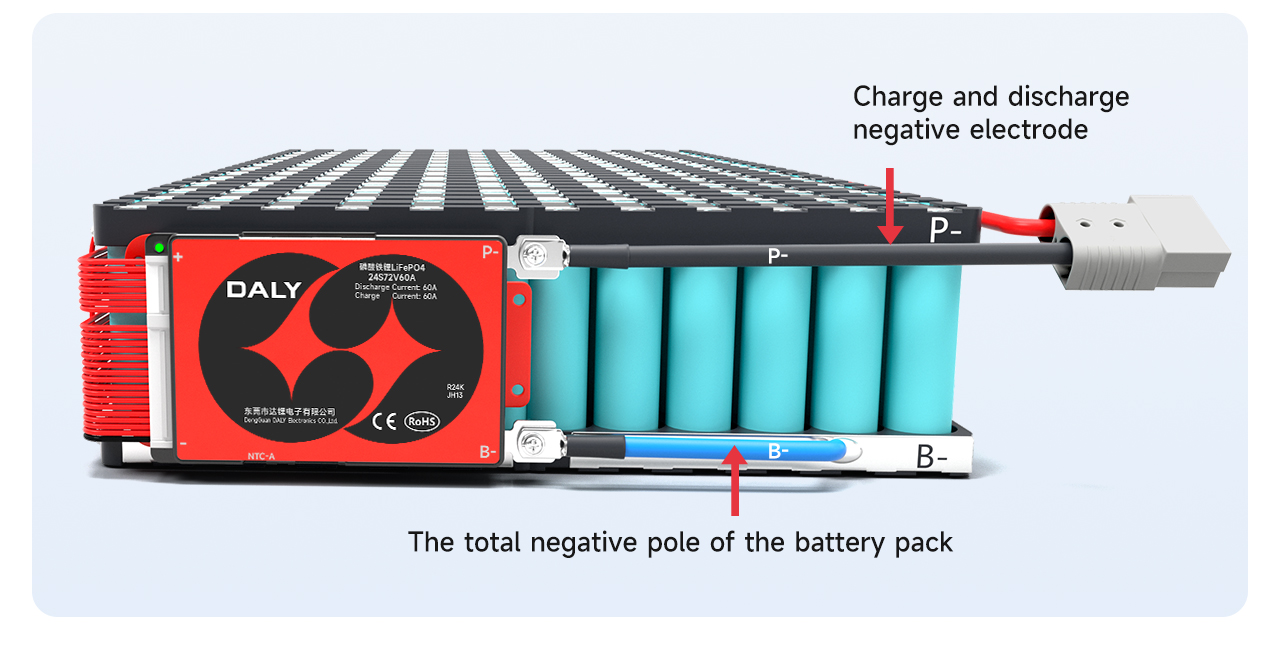

Ⅵ. Qabbad il-linja tal-ħruġ

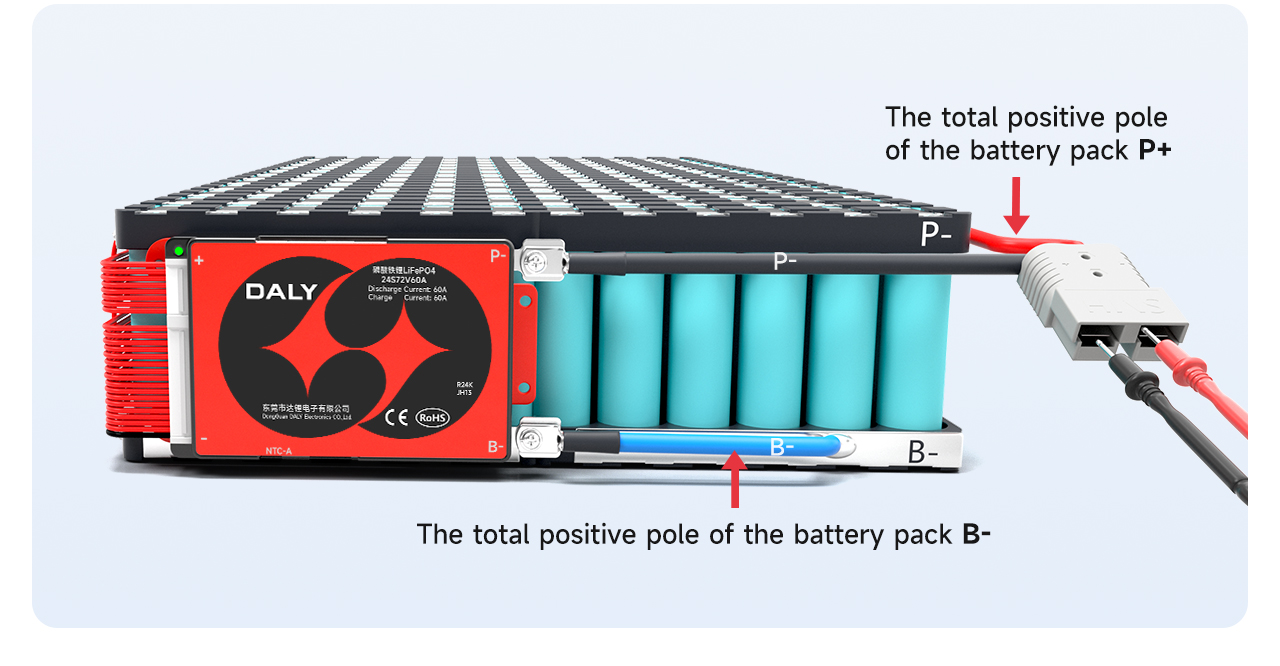

Wara li tiżgura li l-bord tal-protezzjoni huwa normali, issaldja l-blu B-wire fuq il-bord tal-protezzjoni għan-negattiv totali B- tal-pakkett tal-batterija. Il-linja P fuq il-bord tal-protezzjoni hija issaldjata mal-arblu negattiv ta 'ċarġ u skariku.
Wara l-iwweldjar, iċċekkja jekk il-vultaġġ tal-bord ta 'protezzjoni żejda huwiex konsistenti mal-vultaġġ tal-batterija.
Issib vultaġġ ta 'fuq il-baħar: vultaġġ (B-, P+) = vultaġġ (P-, P+).
L-arblu pożittiv tal-iċċarġjar u l-ħatt huwa direttament konness mal-arblu pożittiv totali tal-pakkett tal-batterija.
Nota: Il-port tal-iċċarġjar u l-port tal-iskarigu tal-bord tal-protezzjoni maqsum huma separati, u l-linja C żejda (ġeneralment indikata bl-isfar) teħtieġ li tkun imqabbda mal-arblu negattiv tal-ċarġer; il-linja P hija konnessa mal-arblu negattiv tal-iskarigu.

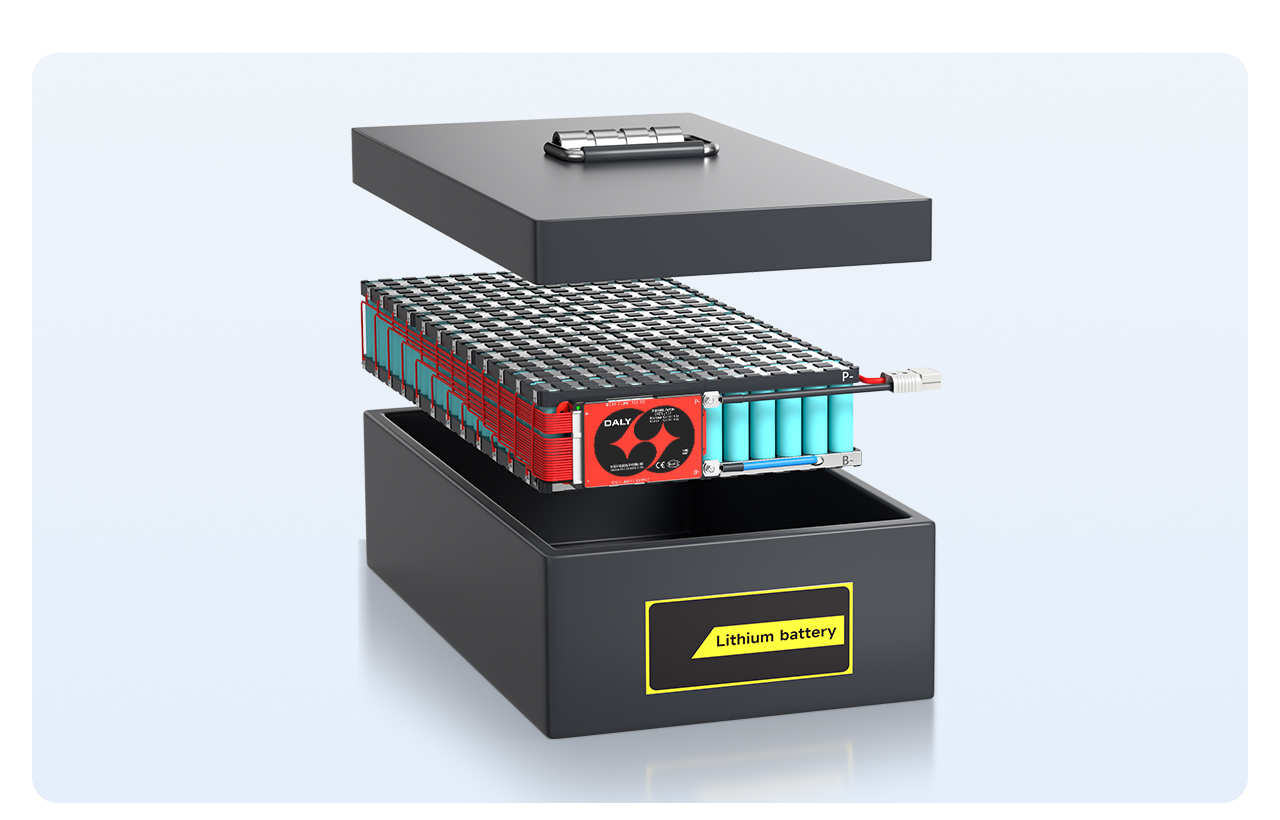

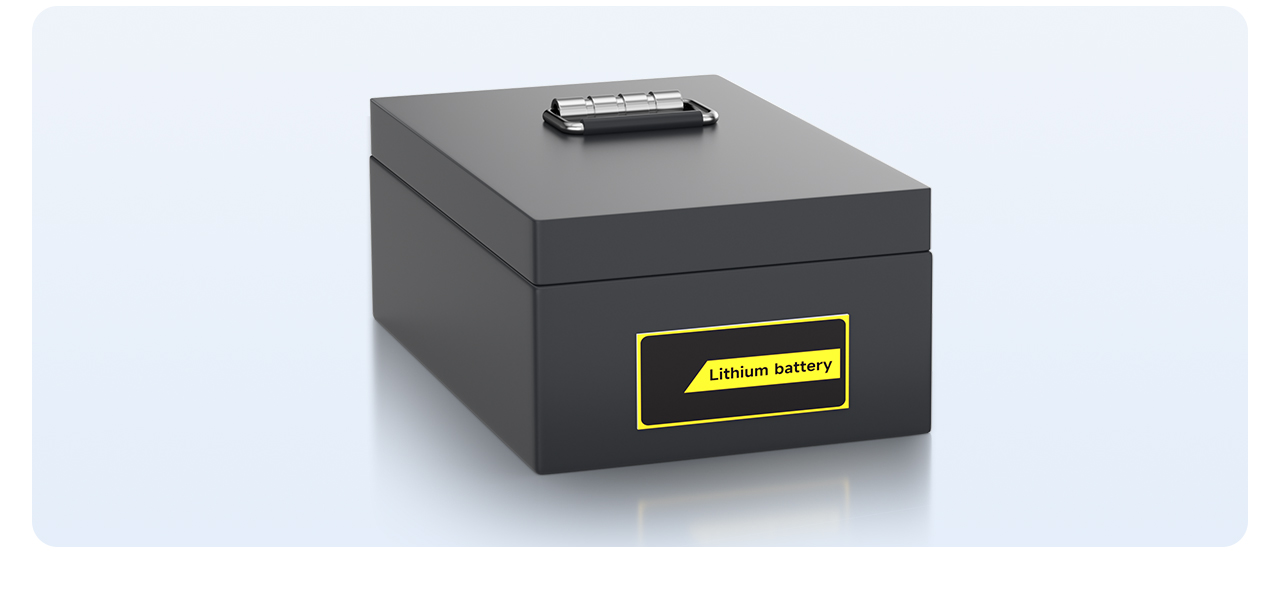

Fl-aħħarnett, poġġi l-pakkett tal-batterija ġewwa l-kaxxa tal-batterija, u pakkett tal-batterija lest jiġi mmuntat
