Tutorja tal-wajers tal-BMS Standard & Smart 16S
Ħua 16 serje u 12 parallel 18650 battery pack bħala eżempju

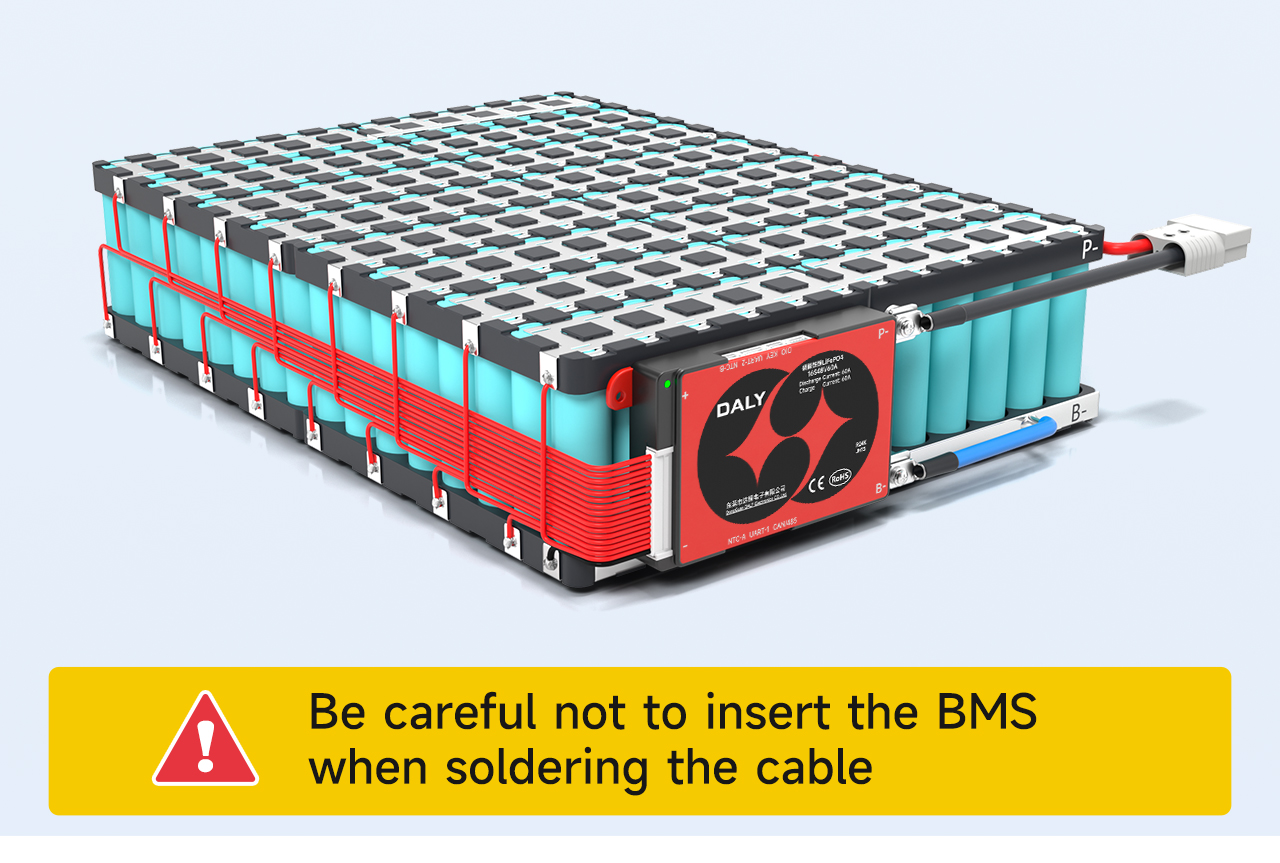

Oqgħod attent li ma daħħalx il-bord protettiv meta issaldjar il-kejbil
Ⅰ. Immarka l-ordni tal-linji tal-kampjun

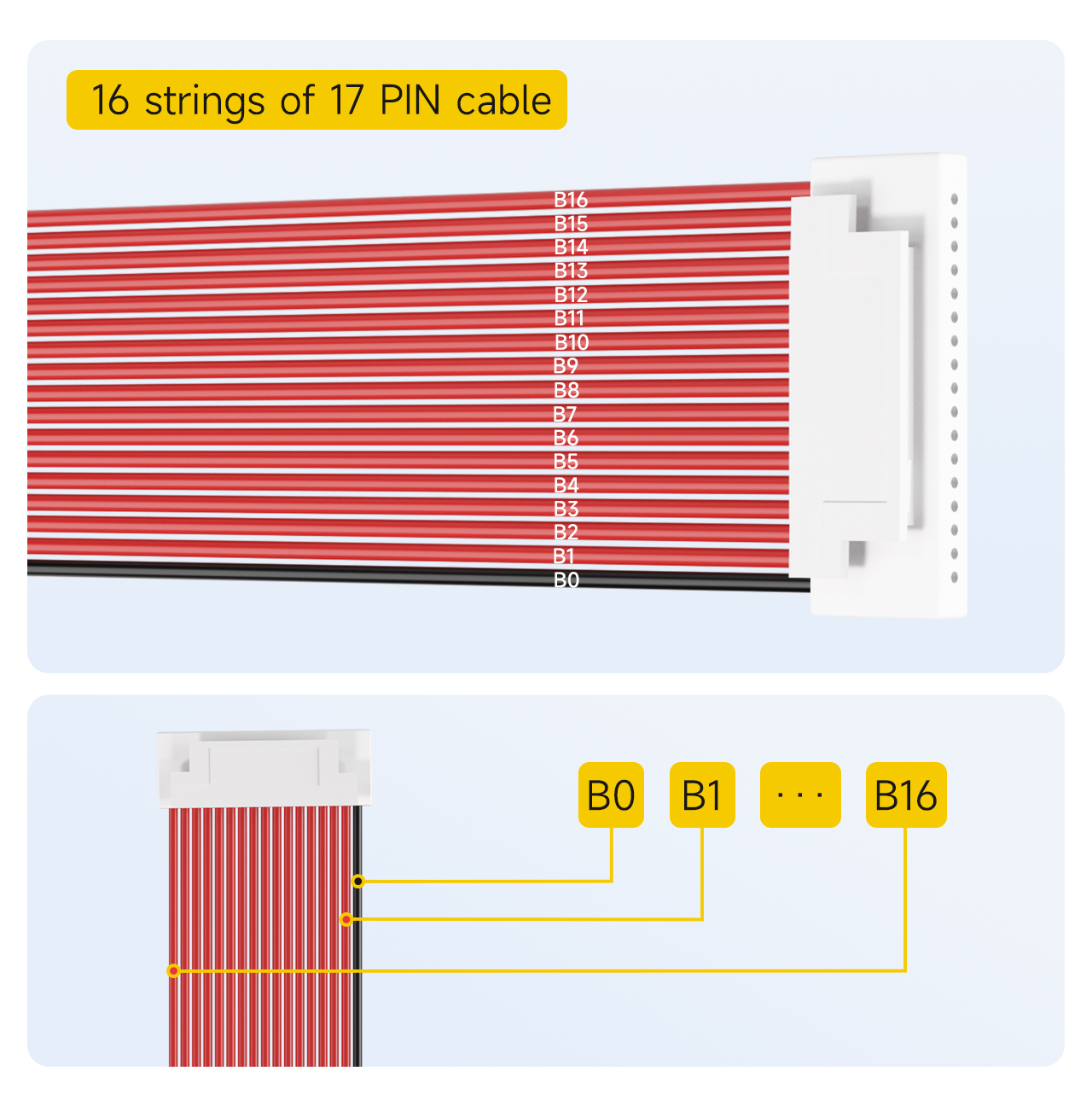

16 kordi ta'17Cable PIN
Nota: Il-kejbil tal-kampjunar default għal16-konfigurazzjoni bord protezzjoni string huwa17PIN.
1. Immarka l-kejbil iswed bħala B0.
2. L-ewwel kejbil aħmar ħdejn il-kejbil iswed huwa mmarkat bħala B1
... (u hekk, immarkati b'mod sekwenzjali)
17.Sa l-aħħar cable aħmar, immarkat bħala B16.

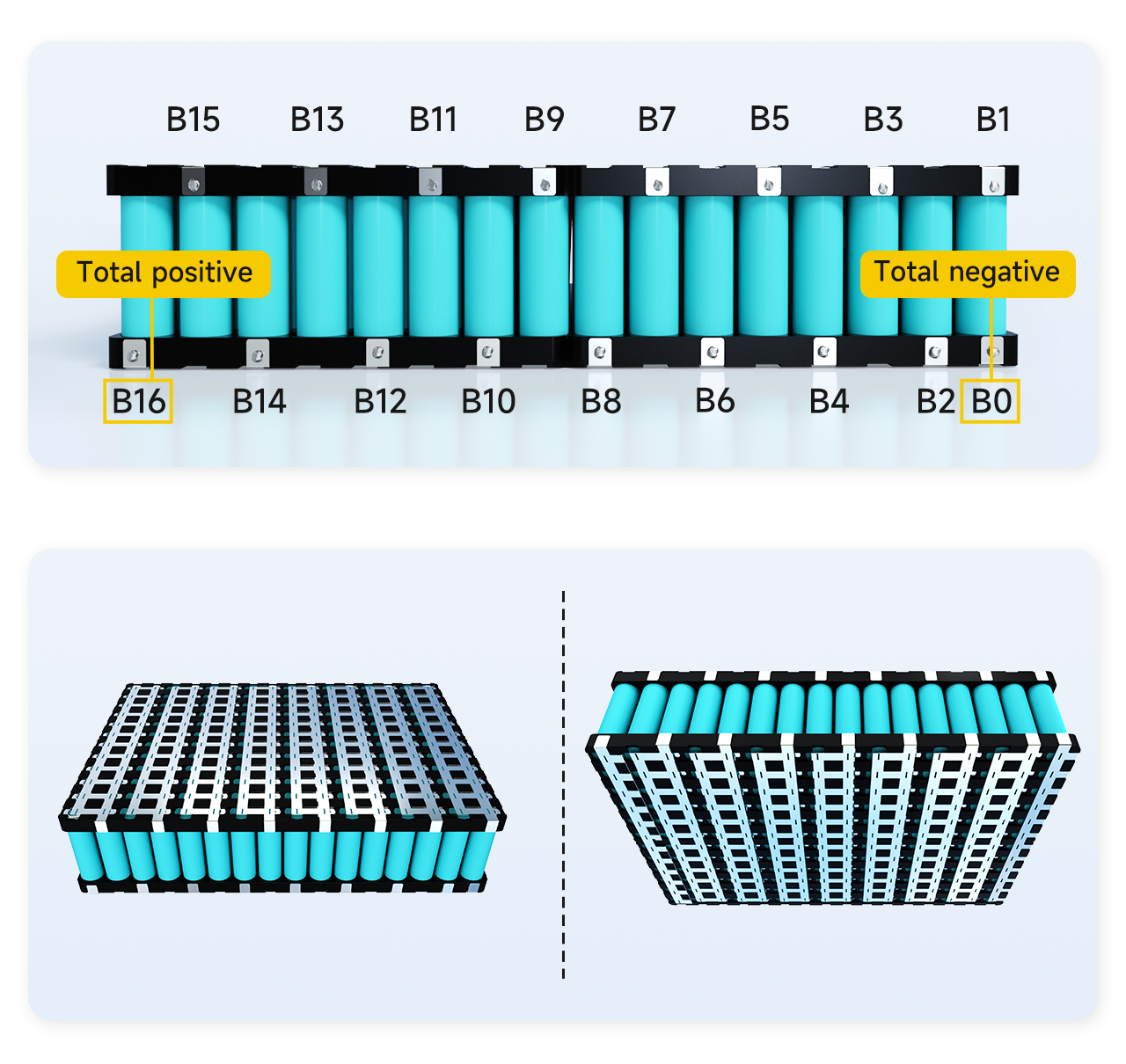

Ⅱ. Immarka l-ordni tal-punti tal-iwweldjar tal-batterija
Sib il-pożizzjoni tal-punt tal-iwweldjar korrispondenti tal-kejbil, l-ewwel immarka l-pożizzjoni tal-punt korrispondenti fuq il-batterija
1. L-arblu negattiv totali tal-pakkett tal-batterija huwa mmarkat bħala B0
2. Il-konnessjoni bejn l-arblu pożittiv tal-ewwel string ta 'batteriji u l-arblu negattiv tat-tieni string ta' batteriji hija mmarkata bħala B1
3. Il-konnessjoni bejn l-arblu pożittiv tat-tieni sensiela ta 'batteriji u l-arblu negattiv tat-tielet sensiela ta' batteriji hija mmarkata bħala B2
... (u l-bqija)
16.Il-konnessjoni bejn l-arblu pożittiv tal-15th string tal-batterija u l-arblu negattiv tal-16is-sekwenza tal-batterija hija mmarkata bħala B15.
17. L-elettrodu pożittiv tas-16-il sekwenza tal-batterija huwa mmarkat bħala B16.
Nota: Minħabba li l-pakkett tal-batterija għandu total ta '16-il spag, B16 huwa wkoll l-arblu pożittiv totali tal-pakkett tal-batterija.Jekk B16 mhuwiex l-istadju pożittiv totali tal-pakkett tal-batterija, jipprova li l-ordni tal-immarkar hija ħażina, u għandha tiġi kkontrollata u mmarkata mill-ġdid.

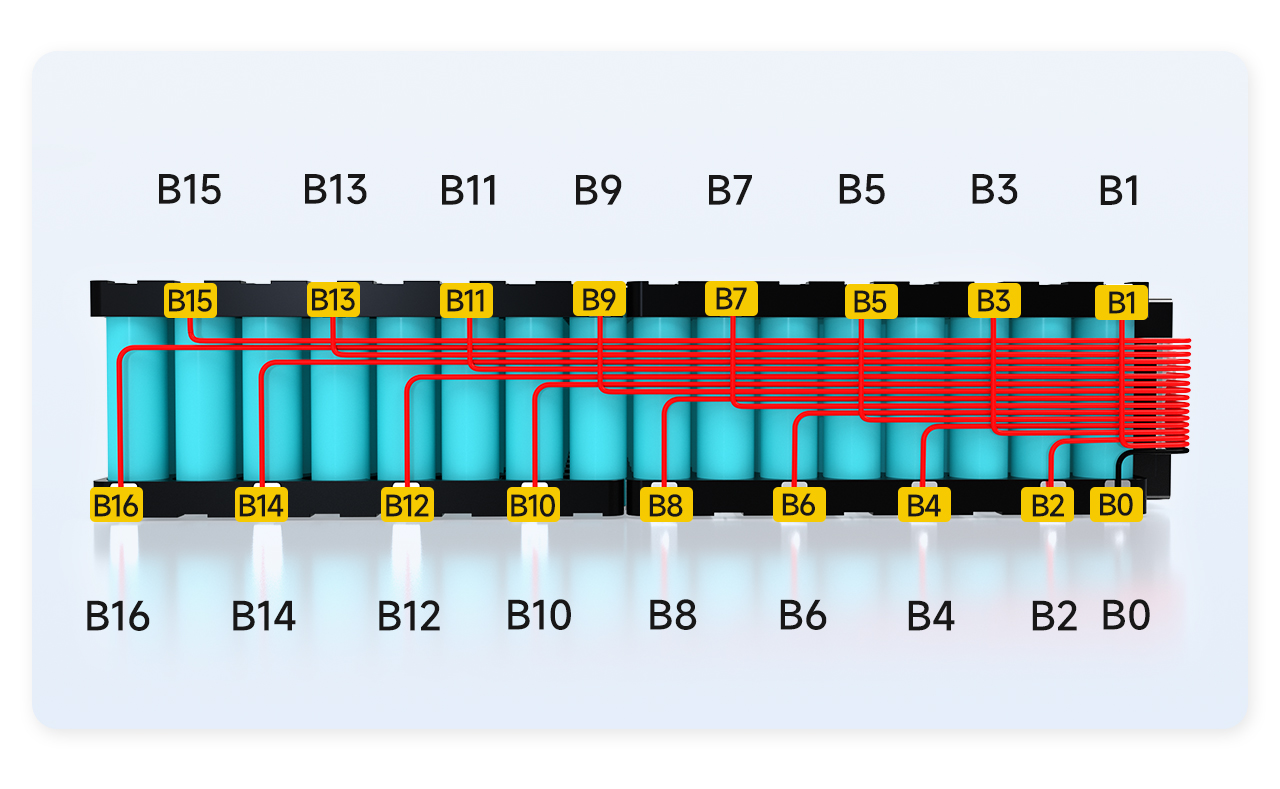

Ⅲ. Saldjar u wiring
1. Il-B0 tal-kejbil huwa issaldjat mal-pożizzjoni B0 tal-batterija.
2. Il-kejbil B1 huwa issaldjat mal-pożizzjoni B1 tal-batterija.
... (u l-bqija, iwweldjar f'sekwenza)
17. Il-kejbil B16 huwa issaldjat mal-pożizzjoni B16 tal-batterija.
Ⅳ. Vultaġġ ta 'skoperta

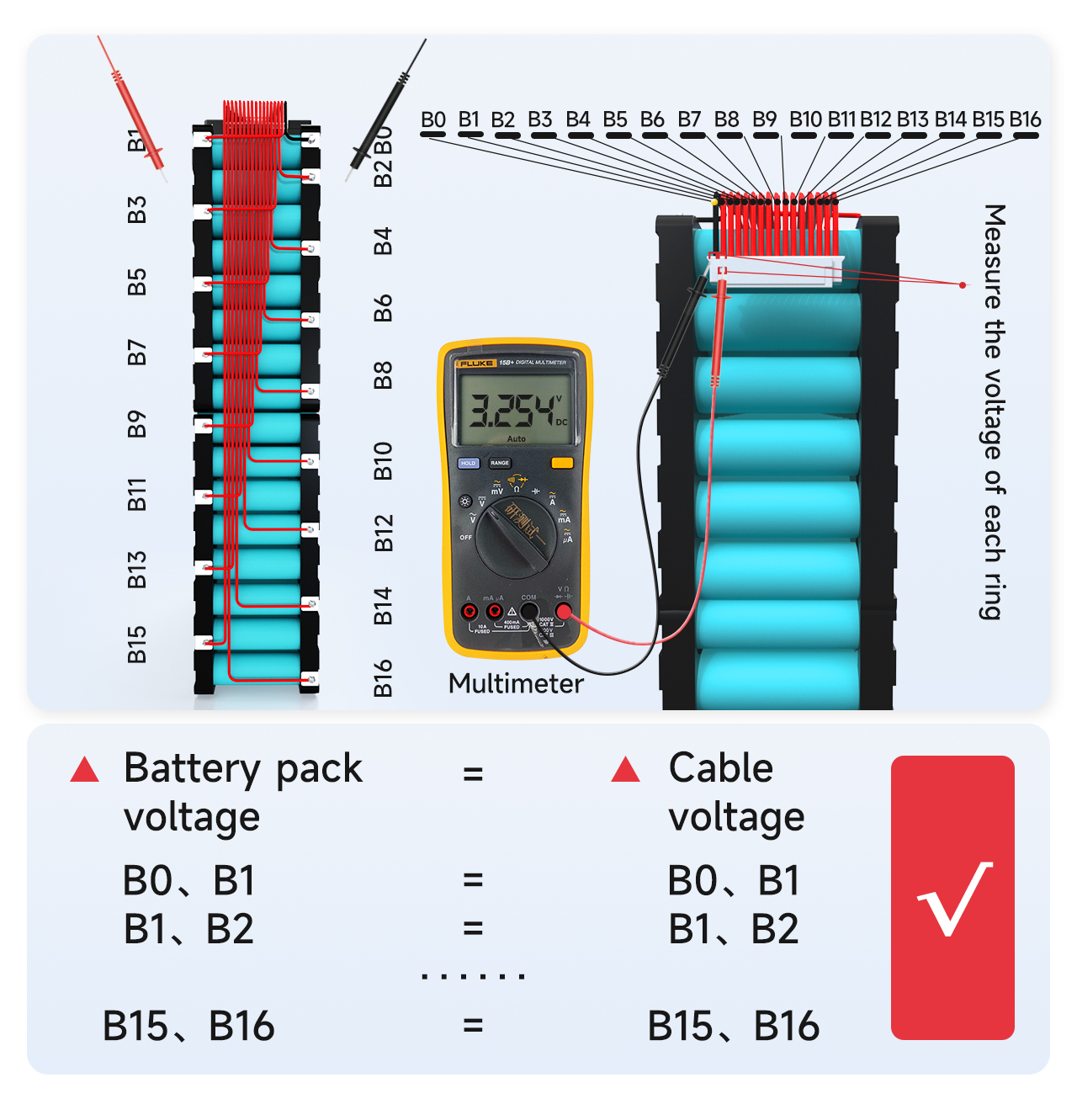

Kejjel il-vultaġġ bejn kejbils ħdejn xulxin b'multimetru biex tikkonferma li l-vultaġġ korrett jinġabar mill-kejbils.
1. Kejjel jekk il-vultaġġ tal-kejbil B0 sa B1 huwiex ugwali għall-vultaġġ tal-pakkett tal-batterija B0 sa B1.Jekk huwa ugwali, jipprova li l-ġbir tal-vultaġġ huwa korrett.Jekk le, jipprova li l-linja tal-ġbir hija dgħajjef iwweldjati, u l-kejbil jeħtieġ li jerġa 'jiġi wweldjat.B'analoġija, kejjel jekk il-vultaġġi ta 'kordi oħra jinġabrux b'mod korrett.
2. Id-differenza fil-vultaġġ ta 'kull spag m'għandhiex teċċedi 1V.Jekk jaqbeż 1V, dan ifisser li hemm problema bil-wajers, u għandek bżonn tirrepeti l-pass preċedenti għall-iskoperta.
Ⅴ. Sejbien tal-kwalità tal-bord tal-protezzjoni
!Dejjem kun żgur li jinstab il-vultaġġ korrett qabel ma twaħħal il-bord tal-protezzjoni!

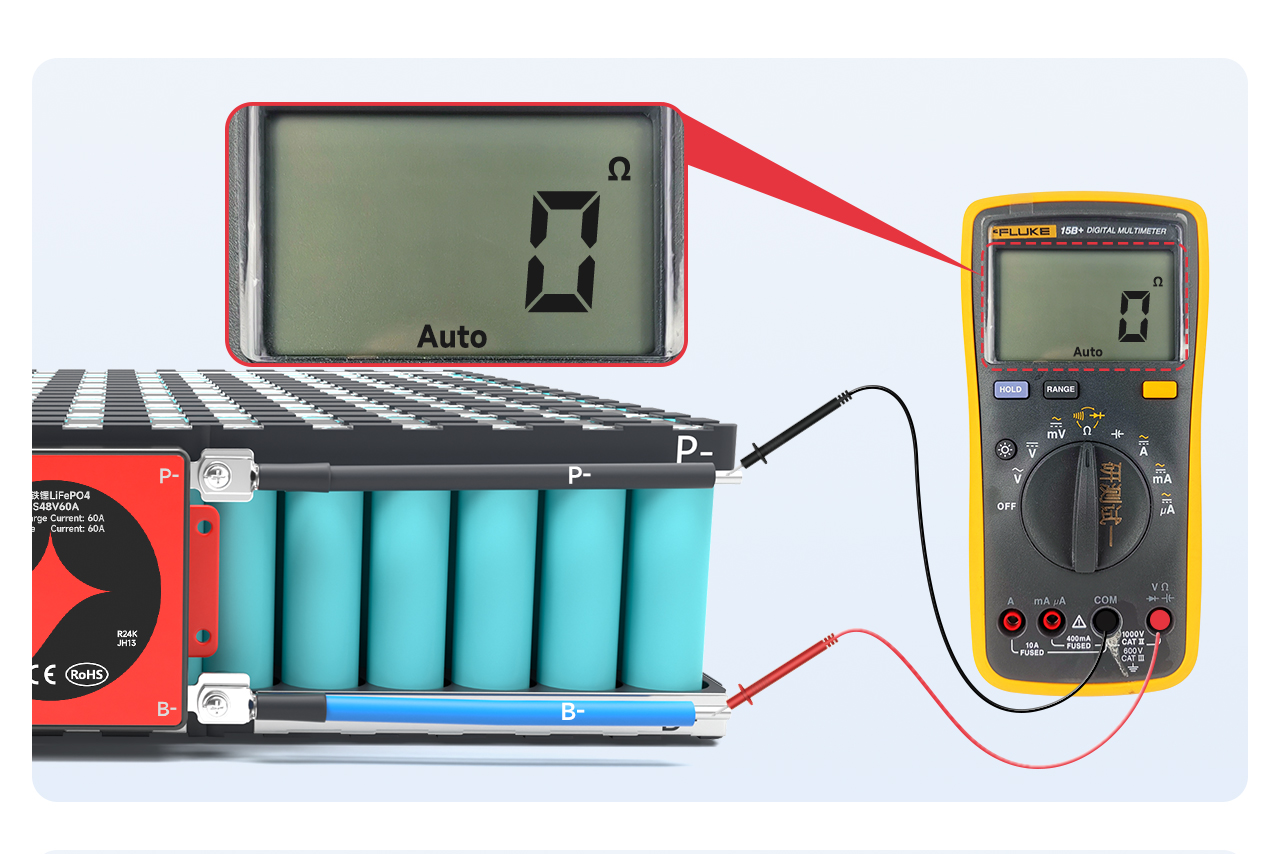

Aġġusta l-multimeter għal-livell ta 'reżistenza interna u kejjel ir-reżistenza interna bejn B- u P-.Jekk ir-reżistenza interna hija konnessa, tipprova li l-bord tal-protezzjoni huwa tajjeb.
Nota: Tista 'tiġġudika l-konduzzjoni billi tħares lejn il-valur tar-reżistenza interna.Il-valur tar-reżistenza interna huwa 0Ω, li jfisser konduzzjoni.Minħabba l-iżball tal-multimeter, ġeneralment inqas minn 10Ω tfisser konduzzjoni;tista 'wkoll taġġusta l-multimeter għall-buzzer.Jista’ jinstema’ ħoss ta’ ħoss.
Avviż:
1. Il-bord protettiv bi swiċċ artab jeħtieġ li jagħti attenzjoni lill-konduzzjoni tas-swiċċ meta l-iswiċċ ikun magħluq.
2. Jekk il-bord tal-protezzjoni mhux qed iwettaq, jekk jogħġbok waqqaf il-pass li jmiss u ikkuntattja lill-persunal tal-bejgħ għall-ipproċessar.
Ⅵ. Qabbad il-linja tal-ħruġ

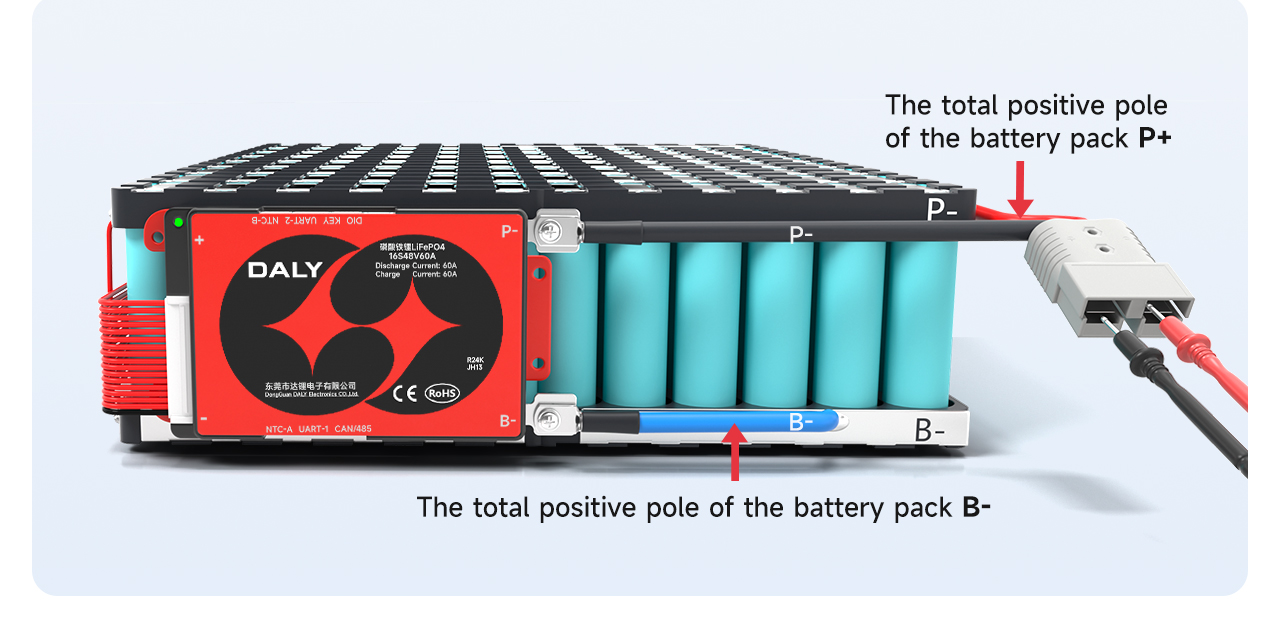

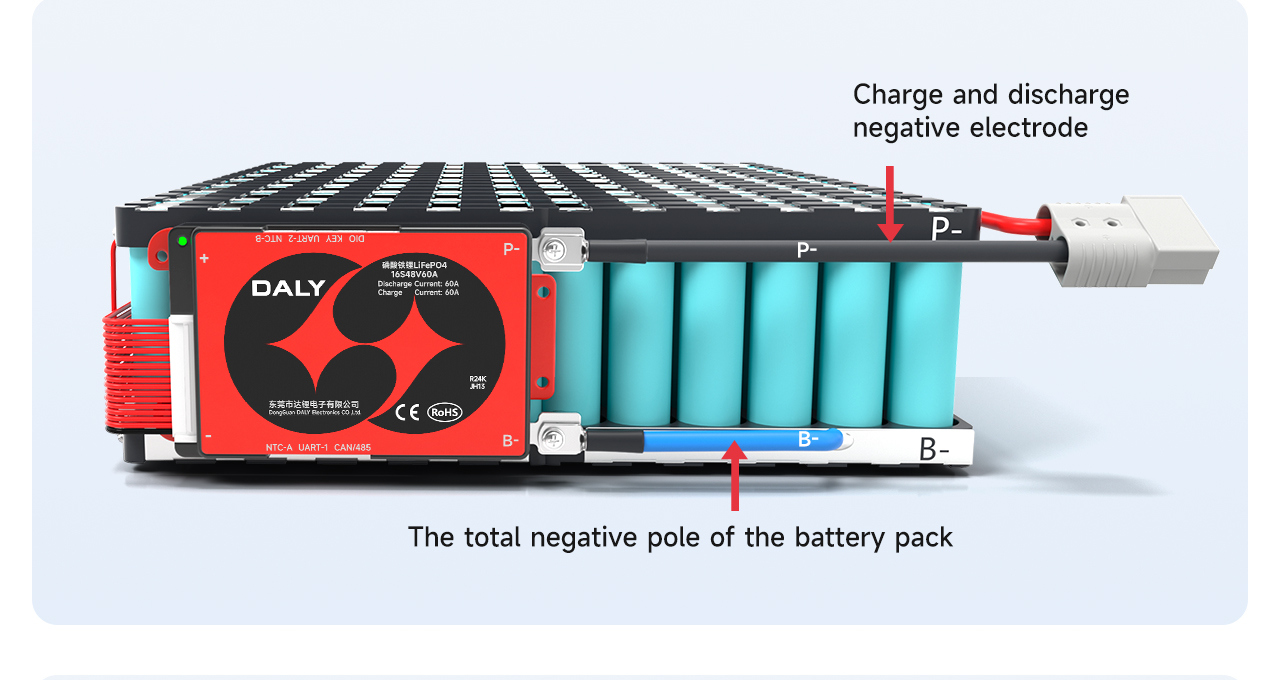

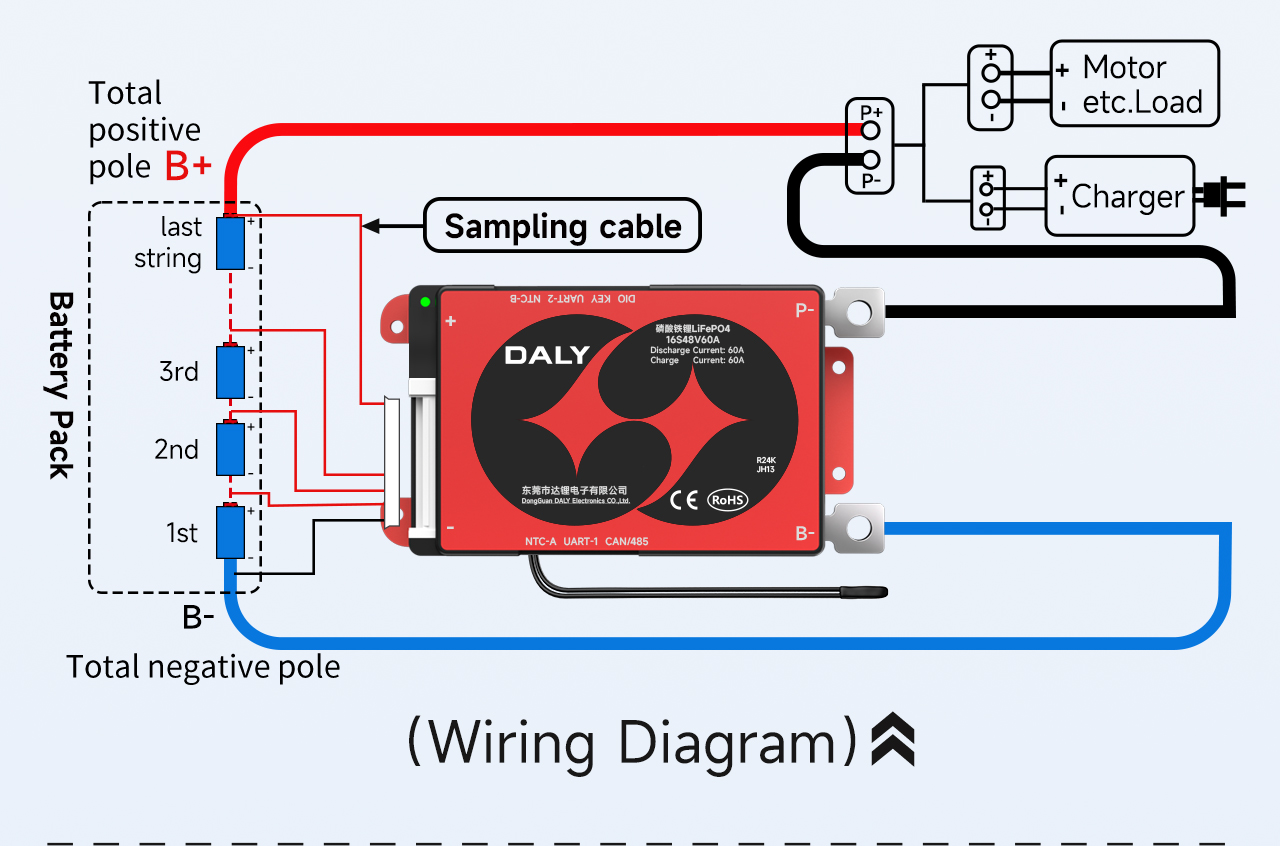

Wara li tiżgura li l-bord tal-protezzjoni huwa normali, issaldja l-blu B-wire fuq il-bord tal-protezzjoni għan-negattiv totali B- tal-pakkett tal-batterija.Il-linja P fuq il-bord tal-protezzjoni hija issaldjata mal-arblu negattiv ta 'ċarġ u skariku.
Wara l-iwweldjar, iċċekkja jekk il-vultaġġ tal-bord ta 'protezzjoni żejda huwiex konsistenti mal-vultaġġ tal-batterija.
Individwa vultaġġ ta 'fuq il-baħar: vultaġġ (B-, P+) = vultaġġ (P-, P+).
L-arblu pożittiv tal-iċċarġjar u l-ħatt huwa direttament konness mal-arblu pożittiv totali tal-pakkett tal-batterija.
Nota: Il-port tal-iċċarġjar u l-port tal-iskarigu tal-bord tal-protezzjoni maqsum huma separati, u l-linja C żejda (ġeneralment indikata bl-isfar) teħtieġ li tkun imqabbda mal-arblu negattiv tal-ċarġer;il-linja P hija konnessa mal-arblu negattiv tal-iskarigu.

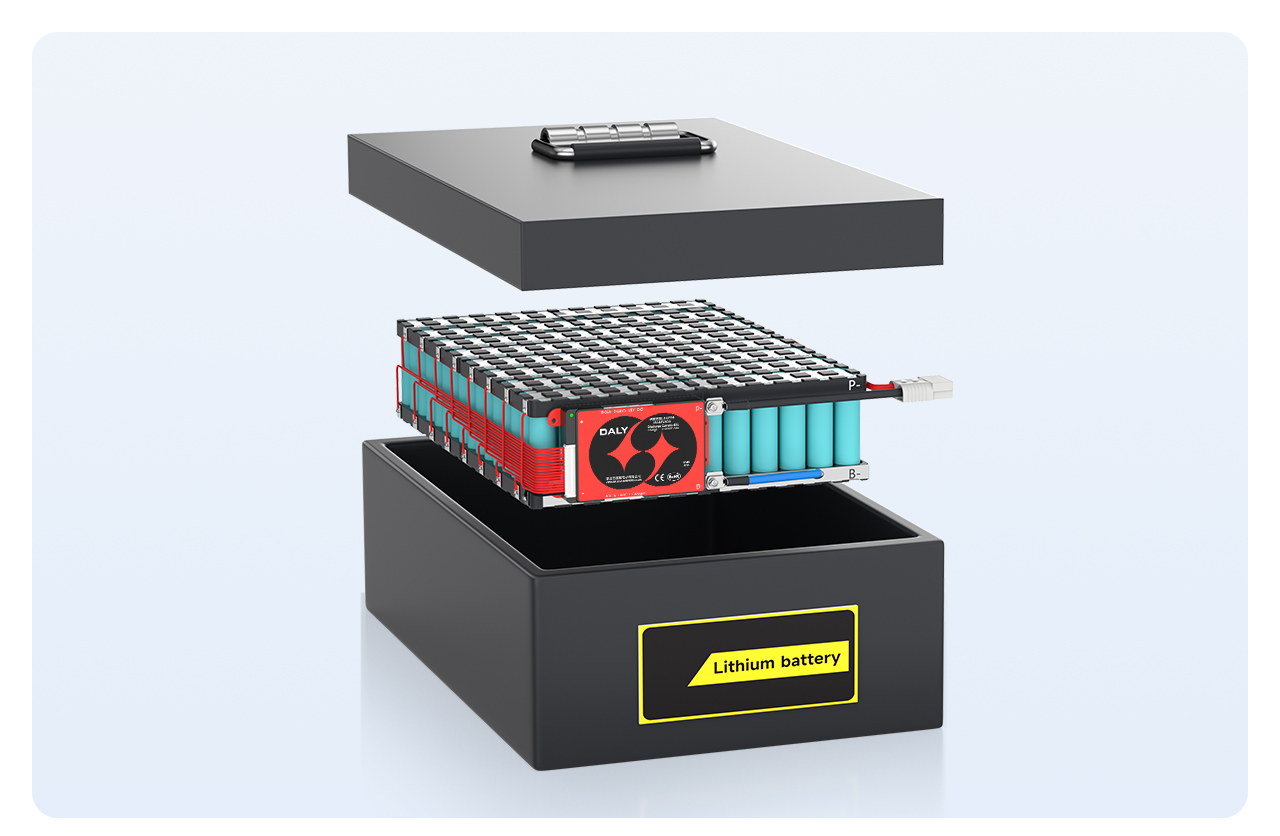

Fl-aħħarnett, poġġi l-pakkett tal-batterija ġewwa l-kaxxa tal-batterija, u pakkett tal-batterija lest jiġi mmuntat
