Inti tqabbad l-inverter mal-output tal-batterija. Il-BMS jitlaq immedjatament, qabel ma l-inverter saħansitra jixgħel. Neħħih, il-BMS jirrisettja. Erġa' qabbdu, jerġa' jitlaq. Kull darba, fi frazzjoni ta' sekonda minn meta jagħmel kuntatt.
M'hemm xejn ħażin fl-inverter. M'hemm xejn ħażin fil-batterija. Il-BMS qed jirrispondi b'mod korrett għal avveniment elettriku reali, wieħed li jidher identiku għal short circuit iżda mhux.
Referenza Mgħaġġla
| Sintomu | Kawża | Irranġa |
| Il-BMS jieqaf jaħdem immedjatament mal-konnessjoni tal-inverter | L-inrush kapaċittiv jattiva l-protezzjoni kontra short circuit | Uża BMS b'ċarġ minn qabel integrat, jew żid ċirkwit ta' preċarġ estern |
| Jaħdem b'tagħbijiet reżistivi żgħar, ifalli bl-inverter | Jikkonferma li l-problema hija l-inrush, mhux il-klassifikazzjoni tal-kurrent | Huwa meħtieġ iċċarġjar minn qabel. BMS b'kurrent ogħla waħdu mhux se jsolvi din il-problema. |
| Il-BMS jitlaq biss taħt tagħbija sħiħa tal-inverter | Il-kurrent tat-tagħbija jaqbeż il-klassifikazzjoni kontinwa tal-BMS | Ivverifika t-tagħbija tal-inverter kontra l-klassifikazzjoni tal-kurrent kontinwu tal-BMS |
| Vjaġġi fil-konnessjoni tal-kontrollur tal-mutur | L-istess imġieba ta' żieda kapaċittiva | L-istess soluzzjoni ta' pre-charge |
X'qed jiġri ġewwa l-Inverter
L-inverters moderni fihom capacitors kbar tad-DC-bus li jwittu r-ripple tal-vultaġġ DC hekk kif l-inverter jaqleb l-AC ta' frekwenza għolja internament. Il-kapaċitanza tiżdied mal-qawwa tal-inverter, u tvarja minn ftit eluf ta' mikrofarads f'unitajiet żgħar sa għexieren ta' eluf f'unitajiet tal-klassi ta' 3 sa 5 kW.
Meta l-kapaċitaturi jkunu skarikati kompletament (kif jiġri kull darba li tqabbad l-inverter għall-ewwel darba, jew wara kwalunkwe interruzzjoni tal-enerġija), il-konnessjoni tagħhom direttament mal-batterija toħloq żieda qasira iżda enormi fil-kurrent hekk kif il-kapaċitaturi jiċċarġjaw minn żero għall-vultaġġ tal-batterija f'mikrosekondi.
Mingħajr pre-charge, dan inrush jista' jipproduċi żidiet fil-kurrent istantanji ta'diversi eluf ta' ampsfi ftit mikrosekondi, u jaqbeż anke l-ogħla livell ta' unitajiet BMS ta' kurrent għoli. Il-protezzjoni kontra short circuit tal-BMS tirrispondi eżattament għal dan it-tip ta' avveniment, żieda qawwija fil-kurrent istantanja. Ma tistax tiddistingwi bejn short circuit totali (ħsara perikoluża) u żieda kapaċittiva (imġieba elettrika normali). Tispara ż-żewġ darbiet.

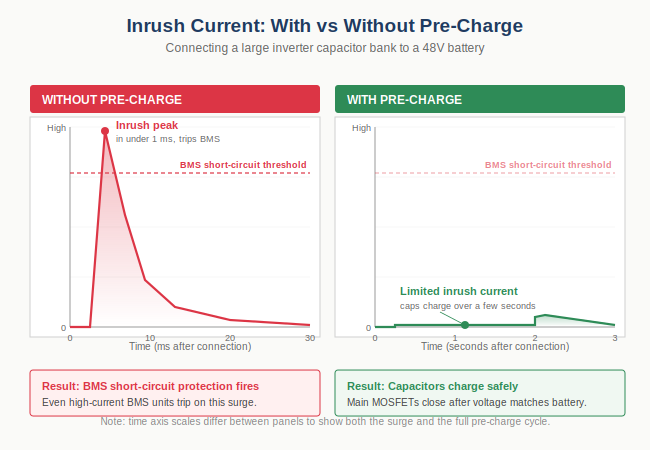

Figura 1. Il-forma tal-mewġa tal-kurrent ta' żieda mingħajr pre-charge (xellug) kontra bi pre-charge (lemin). Iż-żieda fil-vultaġġ mhux ristretta taqbeż fil-qosor il-limitu ta' short circuit tal-BMS irrispettivament mill-klassifikazzjoni kontinwa tal-BMS.
Huwa għalhekk li BMS b'kurrent ogħla waħdu ma jsolvix il-problema.Anke BMS b'kurrent kontinwu għoli xorta jitlaq fuq inverter b'kapaċitanza għolja, għaliex iż-żieda istantanja fil-kurrent taqbeż fil-qosor anke l-ogħla klassifikazzjonijiet. Huwa meħtieġ iċċarġjar minn qabel irrispettivament mill-kapaċità tal-kurrent kontinwu tal-BMS.
Veru Qasir Kontra Inrush Kapaċittiv: Kif Tgħid id-Differenza
Qabel ma tbiddel it-tagħmir, ikkonferma li l-kawża hija l-inrush u mhux ħsara ġenwina fil-wajers.
Test:Skonnettja l-inverter kompletament. Qabbad biss tagħbija reżistiva żgħira, bozza tad-dawl ta' 100W, reżistor, kwalunkwe ħaġa mingħajr capacitors. Jekk il-BMS iżomm mingħajr ma jittrimmja, il-problema hija speċifikament fil-konnessjoni tal-inverter, mhux fil-BMS jew fil-wajers.
Id-dijanjostika tal-log tal-avvenimenti:Meta DALY BMS jieqaf jaħdem, jirreġistra t-tip ta' attivazzjoni (short circuit, over-current, capacitive inrush) flimkien mal-vultaġġi tat-terminals imkejla fil-mument tal-avveniment. Qabbad permezz tal-app Bluetooth u aqra l-log tal-avvenimenti. It-tip ta' attivazzjoni rreġistrat u l-valuri assoċjati juru jekk l-avveniment kienx short circuit veru jew inrush trip. Serje differenti ta' BMS jużaw limiti ta' vultaġġ intern differenti għal din il-klassifikazzjoni, għalhekk ikkonsulta l-manwal speċifiku għall-mudell għal parametri dijanjostiċi, jew ikkuntattja lill-inġinerija għal dettalji speċifiċi għas-serje.
Is-Soluzzjoni: Pre-Charge, Integrata jew Esterna
Ċirkwit ta' pre-charge jillimita r-rata li biha jiċċarġjaw il-kapaċitaturi DC-bus tal-inverter, sabiex iż-żieda fil-vultaġġ tibqa' taħt il-limitu ta' short circuit tal-BMS. Hemm żewġ modi kif dan jista' jiġi implimentat.

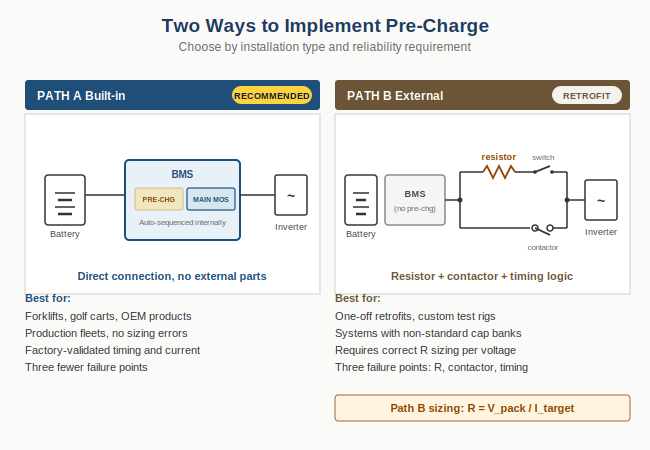

Figura 2. Żewġ mogħdijiet ta' implimentazzjoni. Mogħdija A tuża BMS b'loġika ta' pre-charge interna. Mogħdija B tuża reżistur estern u kuntattur għal BMS mingħajr pre-charge integrat.
Mogħdija A: BMS b'Pre-Charge Integrat (rakkomandat għal sistemi ta' produzzjoni)
Diversi serje DALY BMS jinkludu ċirkwit ta' pre-charge integrat li jimmaniġġja l-iċċarġjar tal-kapaċitaturi awtomatikament. M'hemmx bżonn ta' reżistor estern, relay, jew loġika ta' ħin. Qabbad l-inverter direttament mal-output tal-BMS, u l-istadju intern ta' pre-charge jillimita l-inrush qabel ma jagħlqu l-MOSFETs ewlenin.
Pre-charge integrat huwa disponibbli fil-firxa kollha ta' prodotti DALY, inklużi serje ta' kurrent għoli ddisinjati għal applikazzjonijiet ta' inverter u motor-drives, serje ta' balancers ta' firxa medja, moduli ta' ħażna fid-dar, u BMS ta' qawwa għolja b'vultaġġ baxx immirati lejn forklifts u golf carts. L-istadju intern ta' pre-charge jagħlaq l-ewwel, jiċċarġja l-kapaċitaturi tal-inverter b'kurrent limitat, imbagħad jagħlaq il-mogħdija ewlenija tal-ħruġ ladarba l-vultaġġ tal-kapaċitatur jaqbel mal-vultaġġ tal-batterija. Is-sekwenza sħiħa tipikament titlesta fi żmien 500 ms sa ftit sekondi skont id-daqs tal-kapaċitatur.

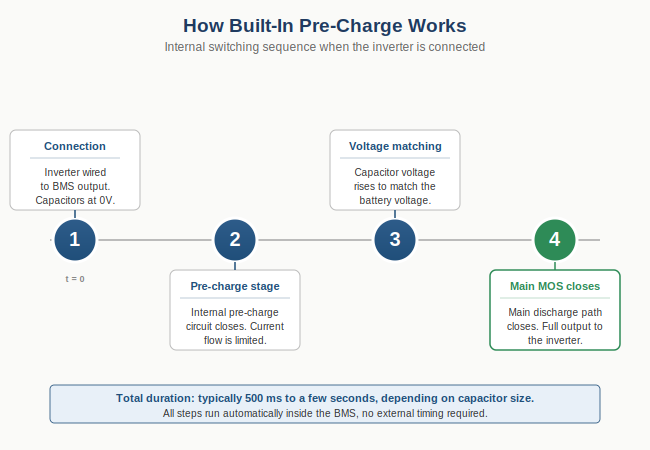

Figura 3. Sekwenza ta' swiċċjar interna ta' BMS b'ċarġ minn qabel integrat. Il-passi kollha jaħdmu awtomatikament mingħajr il-ħtieġa ta' ħin jew relay estern.
Mogħdija B: BMS Mingħajr Pre-Charge Integrat (ċirkwit estern)
Jekk il-BMS tiegħek ma jinkludix pre-charge integrat, trid iżżid ċirkwit ta' pre-charge estern. It-topoloġija standard:
1. Daħħal reżistur ta' pre-charge f'serje bejn l-output tal-BMS u l-input tad-DC tal-inverter, bypassjat minn contactor.
2. Mal-ewwel konnessjoni, il-kurrent jgħaddi biss mir-reżistur. Il-kapaċitaturi jiċċarġjaw bil-mod.
3. Wara dewmien definit (tipikament ftit sekondi għal banek kbar ta' capacitors), il-contactor jagħlaq u jaqbeż ir-resistor.
4. L-inverter issa jirċievi l-output sħiħ tal-BMS.
Id-daqs tar-reżisturskont il-Liġi ta' Ohm: R = V_pack / I_target.
| Vultaġġ tal-Pakkett | Żieda fil-Mira tal-Qawwa Għolja | Reżistur (minimu) |
| Sistema ta' 48V | 10A | R >= 4.8 ohm (uża 5 ohm, 50W) |
| Sistema ta' 72V | 10A | R >= 7.2 ohm (uża 8 ohm, 80W) |
| Sistema ta' 96V | 10A | R >= 9.6 ohm (uża 10 ohm, 100W) |
Qawwa tar-reżisturirid jimmaniġġja l-enerġija taż-żieda fil-vultaġġ: P_surge = 0.5 x C x V kwadrat, imwassla matul l-intervall ta' qabel il-ċarġ. Reżistur taċ-ċeramika ta' 50W b'klassifikazzjoni ta' żmien qasir ta' 100W jimmaniġġja l-biċċa l-kbira tal-installazzjonijiet ta' vultaġġ baxx.
Għażliet ta' implimentazzjoni:
| Għażla | Meta tuża | Komponenti |
| Pre-iċċarġjar manwali | Vetturi tas-servizz fejn l-operatur ikun preżenti f'kull konnessjoni | Reżistur u swiċċ manwali |
| Relay ta' dewmien fil-ħin | Installazzjonijiet permanenti, setups ta' inverter fissi | Reżistur, relay b'dewmien fil-ħin, u kuntattur |
| Immexxi minn mikrokontrollur | Prodotti OEM apposta, kundizzjonijiet ta' tagħbija varjabbli | Reżistur, MCU, u relay jew SSR |
| Teħtieġ konfigurazzjoni ta' qabel il-ħlas verifikata għas-sistema speċifika tiegħek?It-tim tal-inġinerija tagħna jwieġeb fi żmien 24 siegħa b'konfigurazzjoni tad-daqs. Biex tikseb tweġiba preċiża, jekk jogħġbok ipprovdi:1. Mudell tal-inverter u kapaċitanza tad-DC-bus (mikrofarads) 2. Vultaġġ nominali tal-pakkett (V) 3. Kurrent ta' skariku kontinwu u massimu mistenni (A) 4. Tip ta' applikazzjoni (inverter, kontrollur tal-mutur, forklift, karrettun tal-golf, jew ieħor) Ibgħat talba:https://www.dalyelec.com/large-current-bms |
Meta l-Pre-Charge Integrat Jagħmel Aktar Sens Minn Ċirkwit Estern
Il-precharge estern jaħdem, iżda jżid tliet punti ta' falliment mal-installazzjoni tiegħek: reżistur li jrid ikun id-daqs korrett għall-enerġija taż-żieda fil-vultaġġ, relay jew swiċċ li jrid ikun issettjat b'mod korrett għall-bank tal-kapaċitaturi speċifiku tiegħek, u wajers li jridu jifilħu kemm il-kurrent taż-żieda fil-vultaġġ kif ukoll il-kurrent kontinwu tat-tagħbija.
Għal installazzjonijiet ta' produzzjoni bħal forklifts, karretti tal-golf, kabinetti tal-inverter off-grid, u unitajiet OEM b'sewqan bil-mutur, il-pre-charge integrat jelimina t-tlieta li huma. Il-BMS jimmaniġġja l-iċċarġjar tal-kapaċitaturi internament b'limiti ta' ħin u kurrent ivvalidati mill-fabbrika, għalhekk m'hemm xejn x'jiddimensjona, xejn x'jifalli, u xejn x'jiġi wajerjat ħażin.
DALY BMS għal Applikazzjonijiet ta' Inverter u Motor-Drive
DALY toffri prodotti BMS b'ċarġ minn qabel integrat f'diversi serje, li jkopru l-firxa sħiħa tal-qawwa minn moduli tal-ħażna fid-dar sa sistemi ta' vultaġġ baxx u qawwa għolja għal forklifts, karretti tal-golf, u inverters off-grid. Kull serje b'ċarġ minn qabel integrat tappoġġja konnessjoni diretta mal-inverter. Il-kapaċità ta' kurrent kontinwu, it-tolleranza għal żidiet fil-vultaġġ, l-interfaċċji tal-komunikazzjoni, u l-limiti konfigurabbli jvarjaw skont il-mudell. Ikkuntattja lill-inġinerija bil-profil tat-tagħbija tiegħek biex tidentifika t-tqabbil it-tajjeb.
Ara l-katalgu DALY BMS:https://www.dalyelec.com/large-current-bms
Għal gwida kompluta dwar il-fatturi li jqanqlu l-protezzjoni tal-BMS u kif tidentifika kull wieħed, araGħaliex il-BMS Tiegħi Jibqa' Jintefa? 7 Kawżi u Soluzzjonijiet.
Mistoqsijiet Frekwenti
Għaliex il-BMS jattiva l-inverter iżda mhux għodda tal-enerġija tal-istess qawwa?
L-għodod tal-enerġija u t-tagħbijiet reżistivi m'għandhomx capacitors ta' input kbar. Huma jiġbdu kurrent proporzjonali għat-tagħbija operattiva attwali tagħhom, li tiżdied fuq millisekondi. L-inverters jiġbdu żieda qawwija fl-iċċarġjar tal-capacitor f'mikrosekondi. Dawn jidhru kompletament differenti miċ-ċirkwit tal-protezzjoni tal-BMS, li jrid jirrispondi f'inqas minn millisekonda.
L-inverter tiegħi għandu karatteristika ta' startjar bil-mod. Għadni għandi bżonn precharge?
Fil-biċċa l-kbira tal-każijiet, iva. Iċ-ċirkwitarju tal-bidu bil-mod tal-inverter tipikament jillimita l-inrush fuq in-naħa tal-output tal-AC. Ma jaffettwax l-imġiba tal-iċċarġjar tal-kapaċitatur tad-dħul tad-DC. Xi unitajiet PCS premium imqabbda mal-grilja jintegraw pre-charge fuq in-naħa tad-DC. Jekk id-datasheet tal-inverter tiegħek tiddikjara espliċitament pre-charge DC integrat jew limitatur tal-inrush DC, tista' tikkonnettja direttament. Inkella, ikun meħtieġ pre-charge BMS estern jew integrat.
Kemm hu kbir ir-reżistur li għandi bżonn għal ċirkwit ta' pre-charge estern?
Ikkalkula permezz ta' R = V_pack / I_target. Għal sistema ta' 48V li tillimita l-ogħla żieda fil-vultaġġ għal 10A, uża R >= 4.8 ohm. Invertituri akbar b'banek ta' kapaċitaturi akbar jeħtieġu ħin ta' pre-charge itwal bl-istess valur ta' resistor, mhux resistor differenti. Aġġusta d-dewmien tal-contactor, mhux ir-reżistenza. Iddaqsa wkoll il-wattage tar-resistor biex timmaniġġja l-enerġija taż-żieda fil-vultaġġ.
Xtrajt BMS b'kurrent għoli u xorta waħda jitlaq meta nqabbad inverter kbir. Għaliex?
Il-klassifikazzjoni tal-kurrent kontinwu u l-immaniġġjar tal-inrush mhumiex relatati. BMS ikklassifikat għal kurrent kontinwu għoli xorta jista' jiċċaqlaq fuq inverter b'kapaċitanza għolja, għaliex il-quċċata tal-inrush, diversi eluf ta' amps għal mikrosekondi, taqbeż għal żmien qasir anke l-ogħla klassifikazzjonijiet tal-kurrent. Is-soluzzjoni hija l-pre-charge, mhux BMS b'klassifikazzjoni ogħla. L-għażla ta' BMS b'pre-charge integrat tindirizza ż-żewġ rekwiżiti f'unità waħda.
Kif nagħżel bejn pre-charge BMS integrat u ċirkwit ta' pre-charge estern?
Il-pre-charge integrat jelimina l-wajers esterni u l-akkwist tal-komponenti mqabbla. Dan huwa ideali għal flotot ta' produzzjoni u integrazzjonijiet OEM fejn l-affidabbiltà u l-ħin tal-assemblaġġ huma importanti. Iċ-ċirkwiti esterni ta' pre-charge jagħtu kontroll aktar fin fuq il-ħin u l-għażla tar-reżistur. Huma utli għal retrofits ta' darba, setups ta' testijiet apposta, jew sistemi b'banek ta' capacitors mhux standard. Għal rakkomandazzjoni ta' inġinerija mqabbla mal-profil tat-tagħbija speċifiku tiegħek, ibgħat il-mudell tal-inverter tiegħek, il-vultaġġ tal-pakkett, u t-tip ta' applikazzjoni lit-tim tagħna. Wieġeb fi żmien 24 siegħa.
Sommarju
| Problema | Kawża | Soluzzjoni |
| Il-BMS jitlaq fil-konnessjoni tal-inverter | L-inrush kapaċittiv (eluf ta' amps fi żmien mikrosekondi) jaqbeż il-limitu ta' short circuit | Uża BMS b'ċarġ minn qabel integrat, jew żid ċarġ minn qabel estern |
| Il-BMS b'kurrent ogħla xorta jitlaq | L-inrush huwa żieda qawwija ta' mikrosekonda, mhux relatata mal-klassifikazzjoni tal-kurrent kontinwu | Pre-charge, mhux BMS akbar |
| Jaħdem b'tagħbijiet żgħar, jivvjaġġa bl-inverter | Jikkonferma l-inrush, mhux il-klassifikazzjoni tal-kurrent | Preċarġ meħtieġ. Iċċekkja l-log tal-avvenimenti għat-tip ta' attivazzjoni. |
| Kumpless ta' pre-charge estern għad-daqs korrett | Ir-reżistenza, l-enerġija taż-żieda fil-qawwa, u ż-żmien kollha jeħtieġu tqabbil | Il-pre-charge integrat jelimina d-daqs. Il-konnessjoni diretta taħdem |
Sorsi tad-dejta:Dokumentazzjoni teknika tal-prodott DALY (2026). Topoloġija taċ-ċirkwit ta' pre-charge estern allinjata mal-IEC 60204-1.
