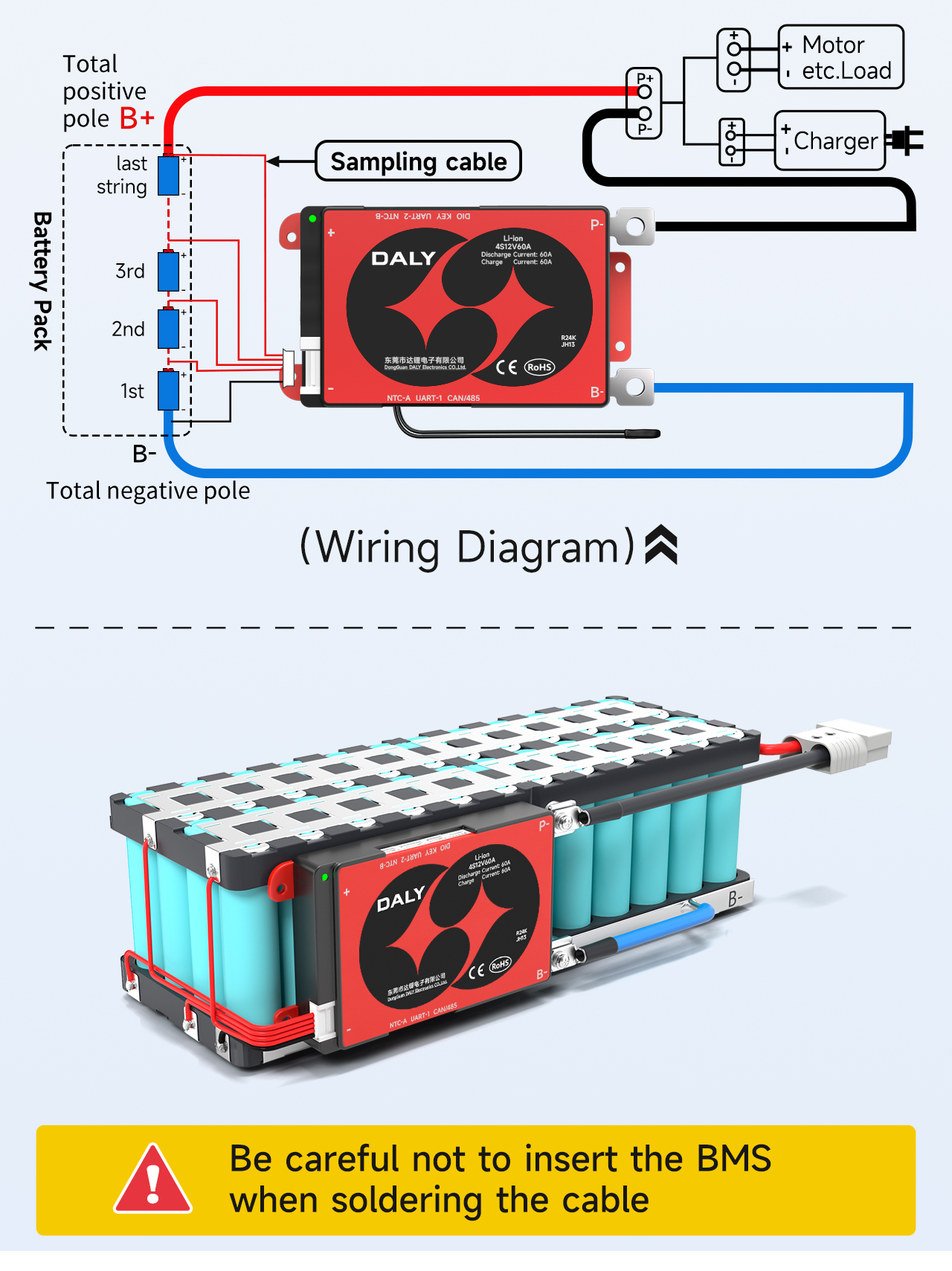

Tutorja tal-wajers tal-BMS Standard & Smart 4S
Ħu 4S12Ppakkett ta 'batteriji 18650 bħala eżempju
Oqgħod attent li ma daħħalx il-bord protettiv meta issaldjar il-kejbil.

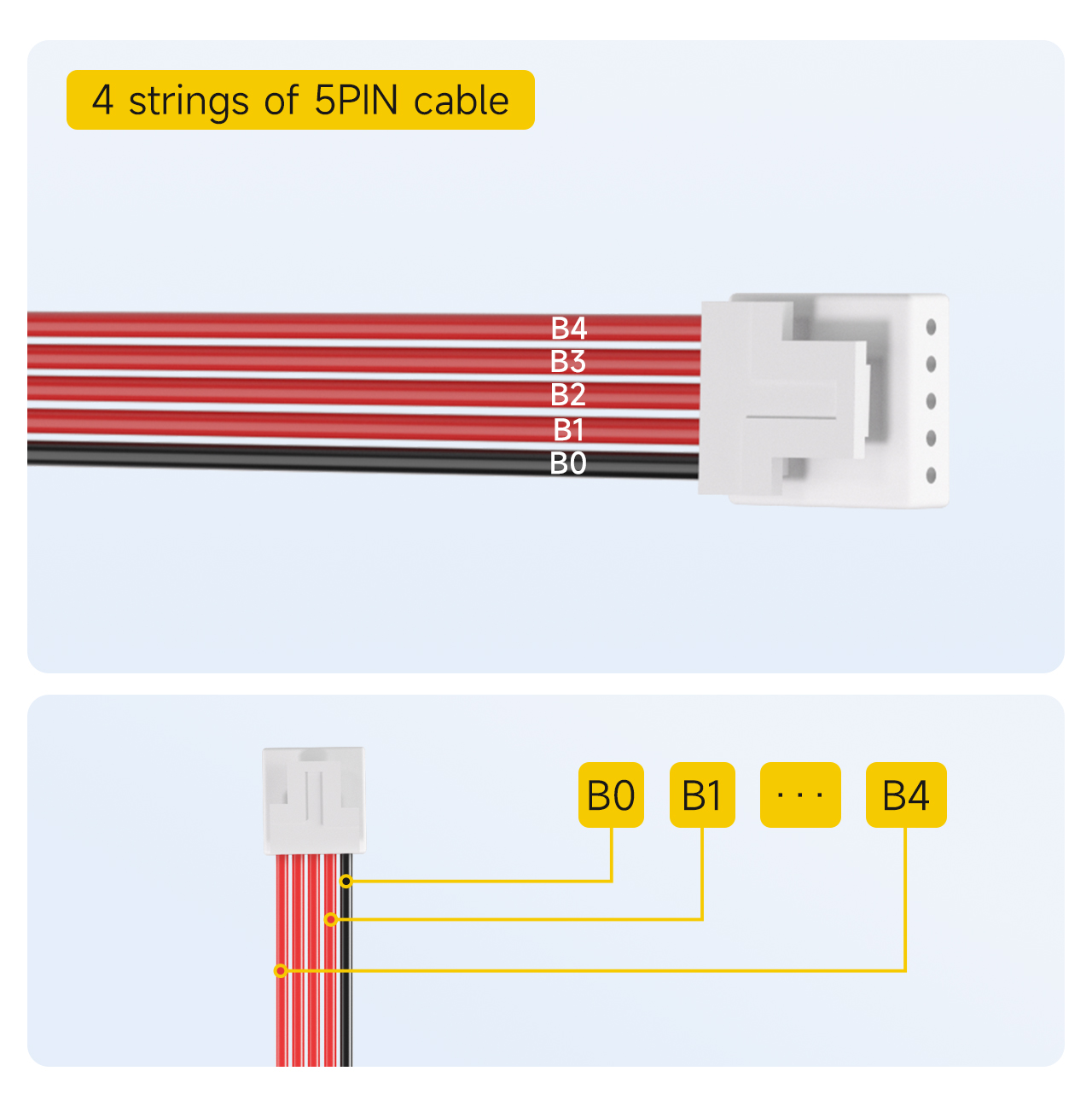

Ⅰ.Immarka l-ordni tal-linji tal-kampjun
4S BMS ma 5Cable PIN
Nota: Il-kejbil tal-kampjunar default għal4-konfigurazzjoni bord protezzjoni string huwa5PIN.
1. Immarka l-kejbil iswed bħala B0.
2. L-ewwel kejbil aħmar ħdejn il-kejbil iswed huwa mmarkat bħala B1.
... (u l-bqija, immarkati b'mod sekwenzjali)
5. Sa l-aħħar cable aħmar, immarkat bħala B4.

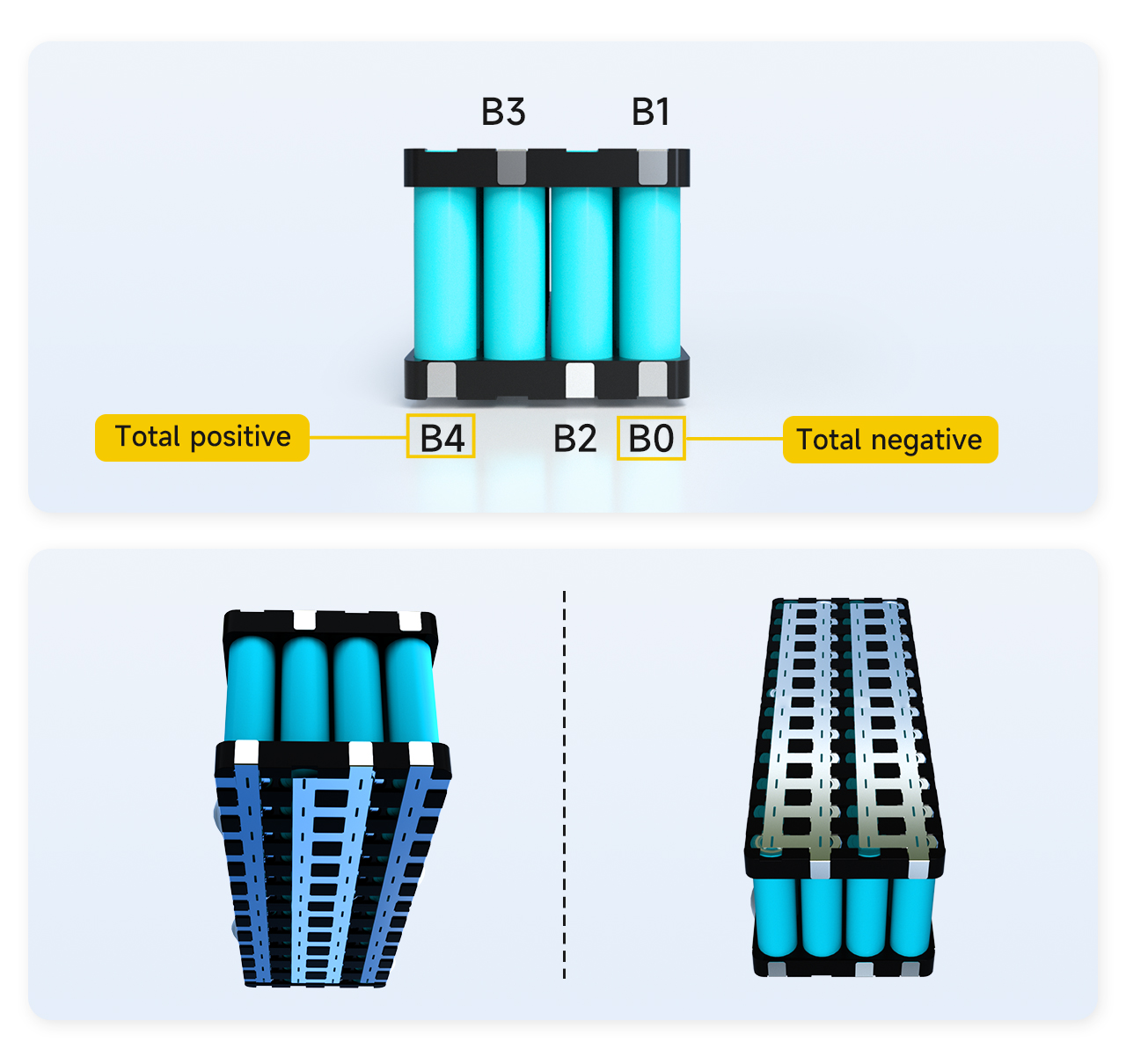

Ⅱ.Immarka l-ordni tal-punti tal-iwweldjar tal-batterija
Sib il-pożizzjoni tal-punt tal-iwweldjar korrispondenti tal-kejbil, l-ewwel immarka l-pożizzjoni tal-punt korrispondenti fuq il-batterija.
1. L-arblu negattiv totali tal-pakkett tal-batterija huwa mmarkat bħala B0.
2. Il-konnessjoni bejn l-arblu pożittiv tal-ewwel string ta 'batteriji u l-arblu negattiv tat-tieni string ta' batteriji hija mmarkata bħala B1.
3. Il-konnessjoni bejn l-arblu pożittiv tat-tieni sensiela ta 'batteriji u l-arblu negattiv tat-tielet sensiela ta' batteriji hija mmarkata bħala B2
4. Il-konnessjoni bejn l-arblu pożittiv tal-3th string tal-batterija u l-arblu negattiv tal-4is-sekwenza tal-batterija hija mmarkata bħala B3.
5. L-elettrodu pożittiv tar-raba 'sekwenza tal-batterija huwa mmarkat bħala B4.
Nota: Minħabba li l-pakkett tal-batterija għandu total ta '4 kordi, B4 huwa wkoll l-arblu pożittiv totali tal-pakkett tal-batterija. Jekk B4 mhuwiex l-istadju pożittiv totali tal-pakkett tal-batterija, jipprova li l-ordni tal-immarkar hija żbaljata, u għandha tkun iċċekkjataed u mmarkati mill-ġdid.

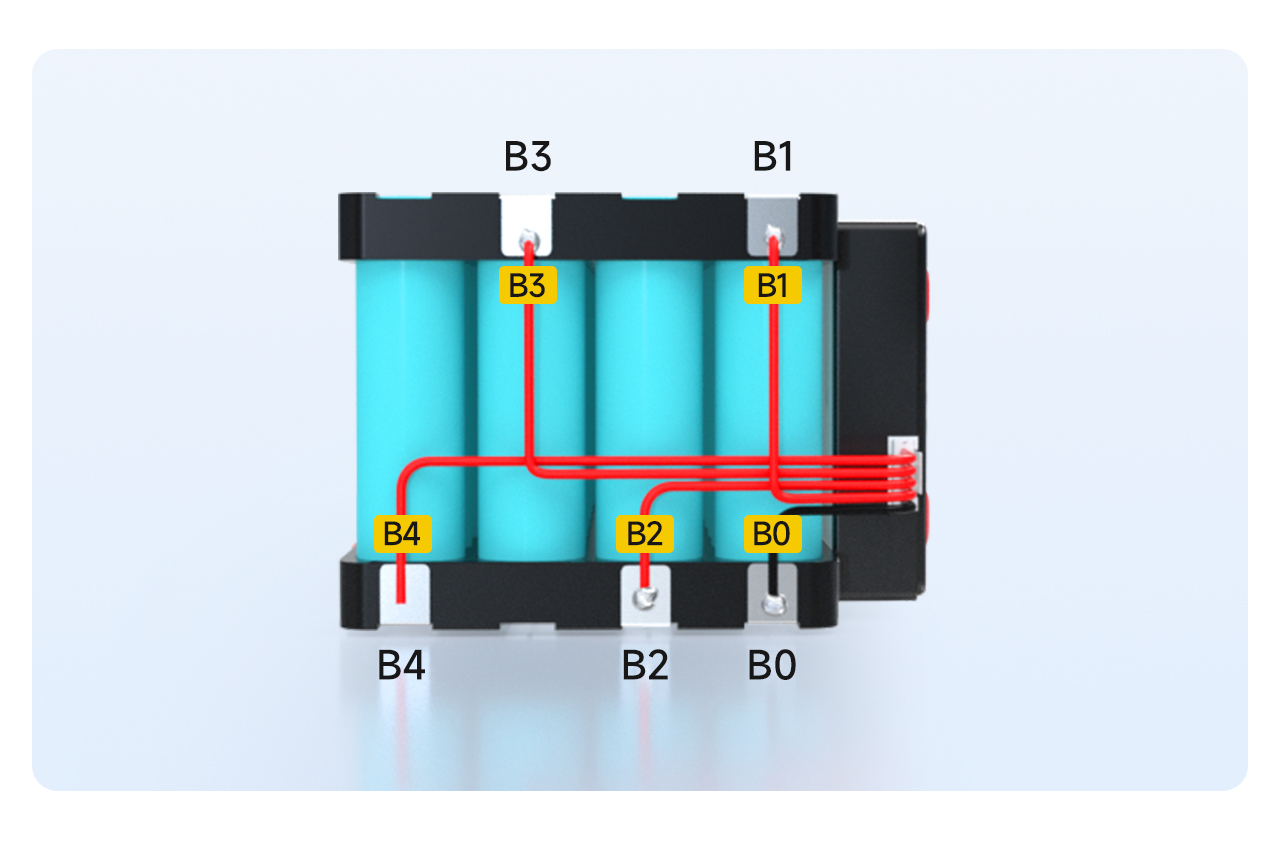

Ⅲ.Saldjar u wiring
1. Il-B0 tal-kejbil huwa issaldjat mal-pożizzjoni B0 tal-batterija.
2. Il-kejbil B1 huwa issaldjat mal-pożizzjoni B1 tal-batterija.
... (u l-bqija, iwweldjar f'sekwenza)
5. Il-kejbil B4 huwa issaldjat mal-pożizzjoni B4 tal-batterija.

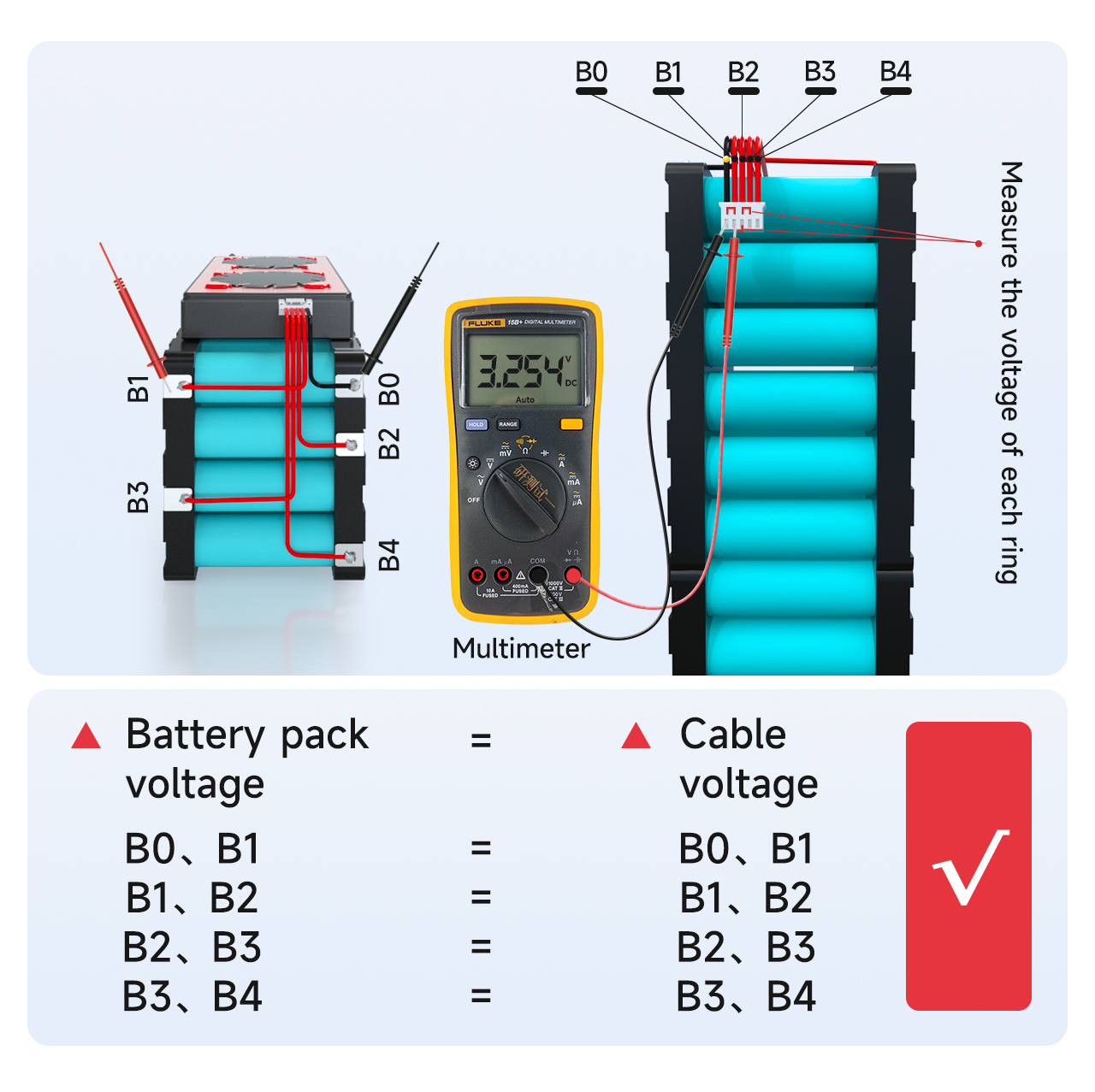

Ⅳ. Sejbien tal-Vultaġġ
Kejjel il-vultaġġ bejn kejbils ħdejn xulxin b'multimetru biex tikkonferma li l-vultaġġ korrett jinġabar mill-kejbils.
1.Kejjel jekk il-vultaġġ tal-kejbil B0 sa B1 huwiex ugwali għall-vultaġġ tal-pakkett tal-batterija B0 sa B1. Jekk huwa ugwali, jipprova li l-ġbir tal-vultaġġ huwa korrett. Jekk le, jipprova li l-linja tal-ġbir hija dgħajjef iwweldjati, u l-kejbil jeħtieġ li jerġa 'jiġi wweldjat. B'analoġija, kejjel jekk il-vultaġġi ta 'kordi oħra jinġabrux b'mod korrett
2. Id-differenza fil-vultaġġ ta 'kull spag m'għandhiex teċċedi 1V. Jekk jaqbeż 1V, dan ifisser li hemm problema bil-wajers, u għandek bżonn tirrepeti l-pass preċedenti għall-iskoperta.
Ⅴ. Sejbien tal-kwalità tal-bord tal-protezzjoni
! Dejjem kun żgur li jinstab il-vultaġġ korrett qabel ma twaħħal il-bord tal-protezzjoni!

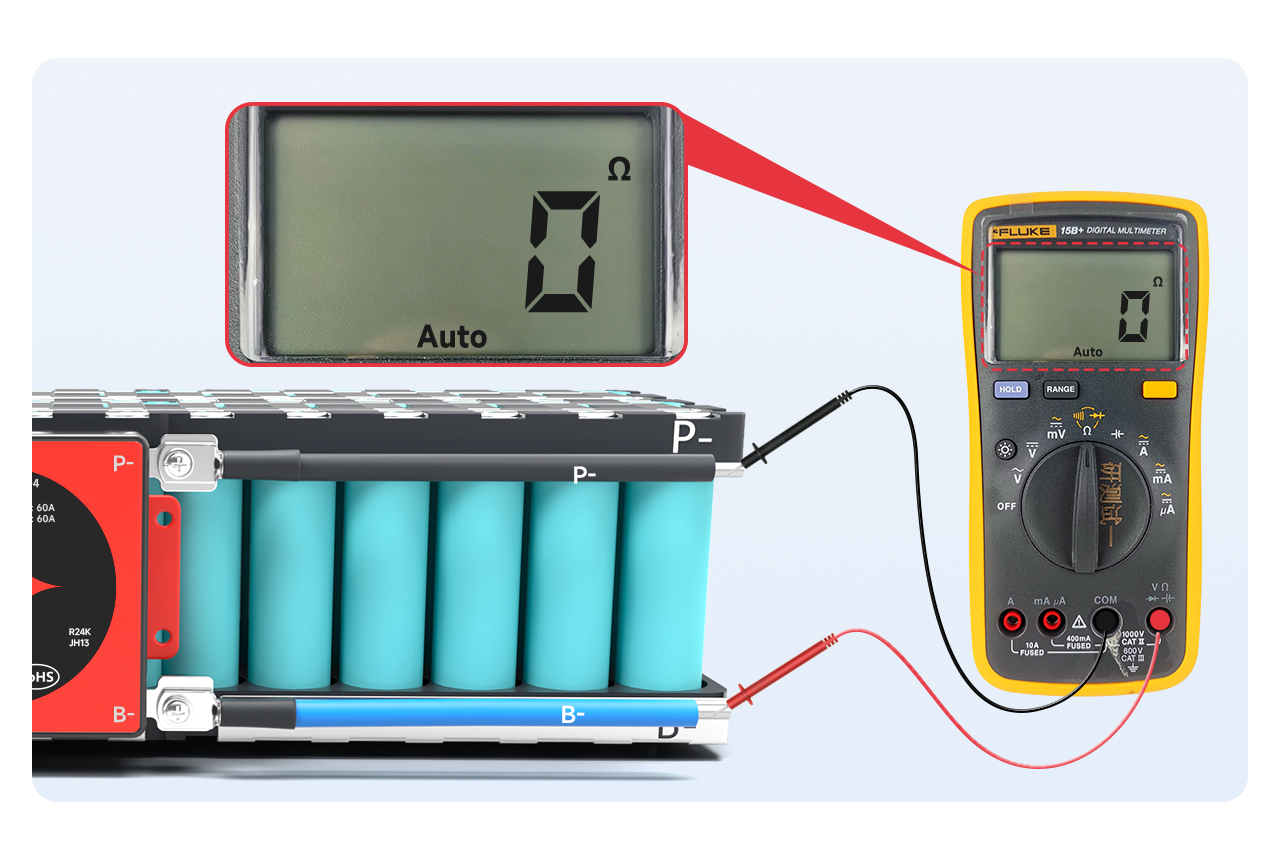

Aġġusta l-multimeter għal-livell ta 'reżistenza interna u kejjel ir-reżistenza interna bejn B- u P-. Jekk ir-reżistenza interna hija konnessa, tipprova li l-bord tal-protezzjoni huwa tajjeb.
Nota: Tista 'tiġġudika l-konduzzjoni billi tħares lejn il-valur tar-reżistenza interna. Il-valur tar-reżistenza interna huwa 0Ω, li jfisser konduzzjoni. Minħabba l-iżball tal-multimeter, ġeneralment, inqas minn 10mΩ tfisser konduzzjoni; tista 'wkoll taġġusta l-multimeter għall-buzzer. Jista’ jinstema’ ħoss ta’ ħoss.
Nota:
1. Il-bord protettiv bi swiċċ artab jeħtieġ li jagħti attenzjoni lill-konduzzjoni tas-swiċċ meta l-iswiċċ ikun magħluq.
2. Jekk il-bord tal-protezzjoni mhux qed iwettaq, jekk jogħġbok waqqaf il-pass li jmiss u ikkuntattja lill-persunal tal-bejgħ għall-ipproċessar.
Ⅵ.Qabbad il-linja tal-ħruġ

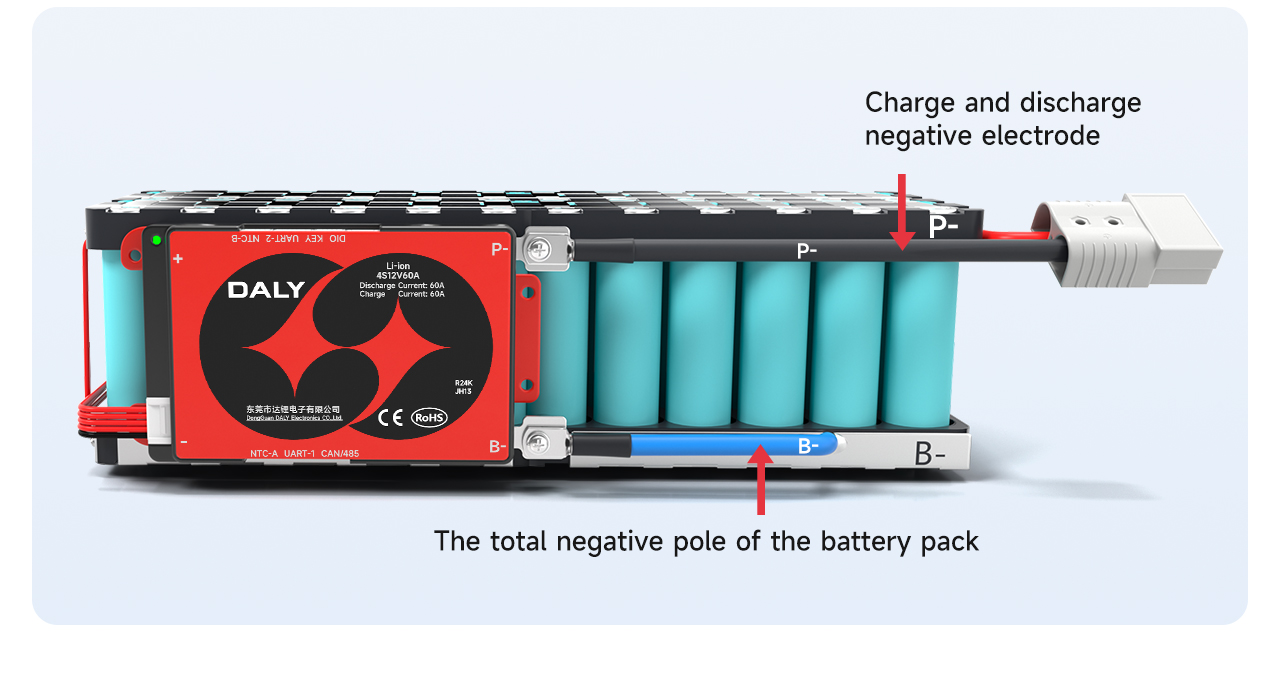

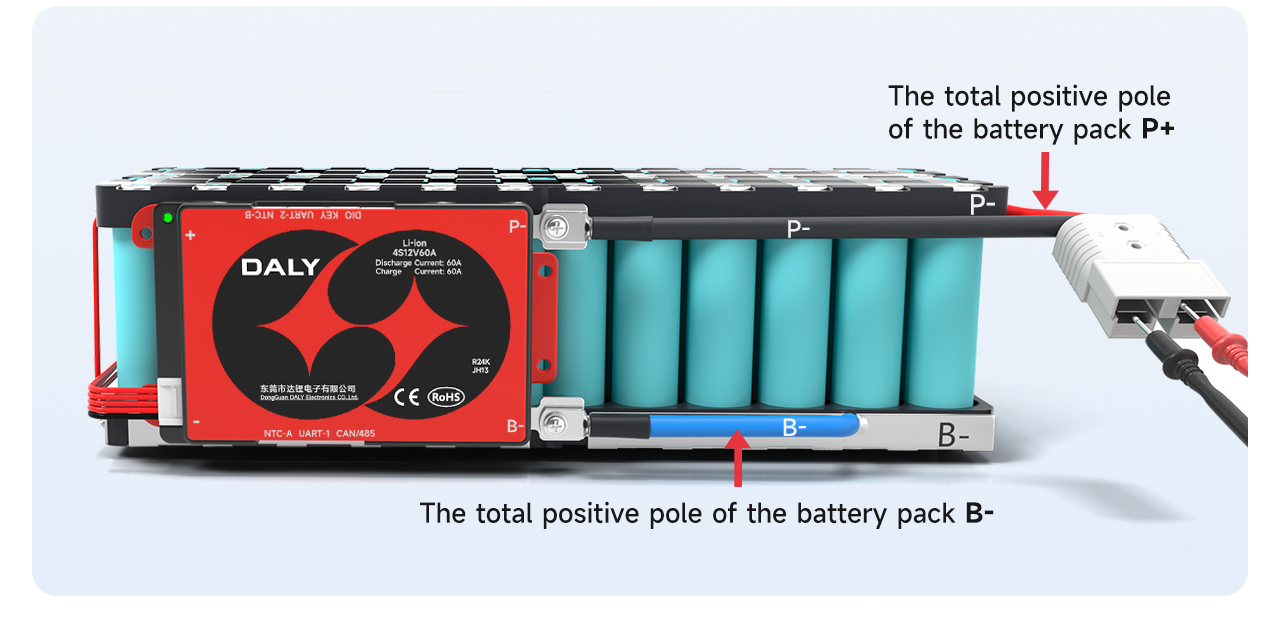

Wara li tiżgura li l-bord tal-protezzjoni huwa normali, issaldja l-blu B-wire fuq il-bord tal-protezzjoni għan-negattiv totali B- tal-pakkett tal-batterija. Il-linja P fuq il-bord tal-protezzjoni hija issaldjata mal-arblu negattiv ta 'ċarġ u skariku.
Wara l-iwweldjar, iċċekkja jekk il-vultaġġ tal-bord ta 'protezzjoni żejda huwiex konsistenti mal-vultaġġ tal-batterija.
Nota: Il-port tal-iċċarġjar u l-port tal-iskarigu tal-bord tal-protezzjoni maqsum huma separati, u l-linja C żejda (ġeneralment indikata bl-isfar) teħtieġ li tkun imqabbda mal-arblu negattiv tal-ċarġer; il-linja P hija konnessa mal-arblu negattiv tal-iskarigu.

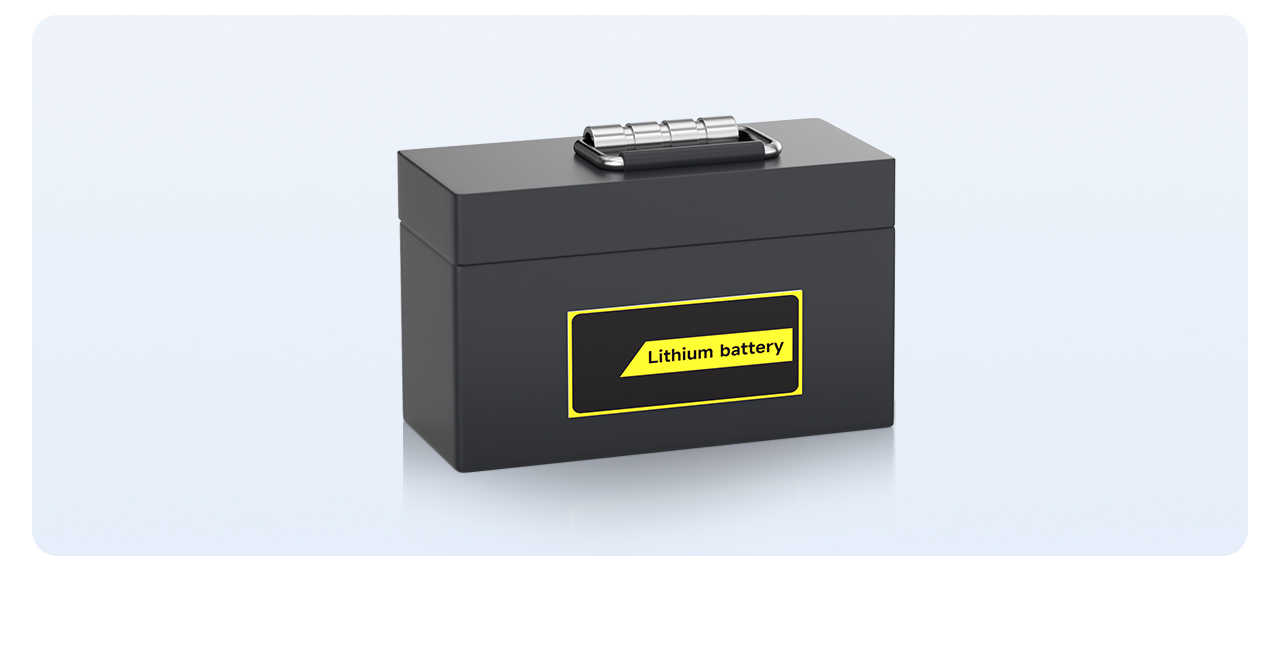

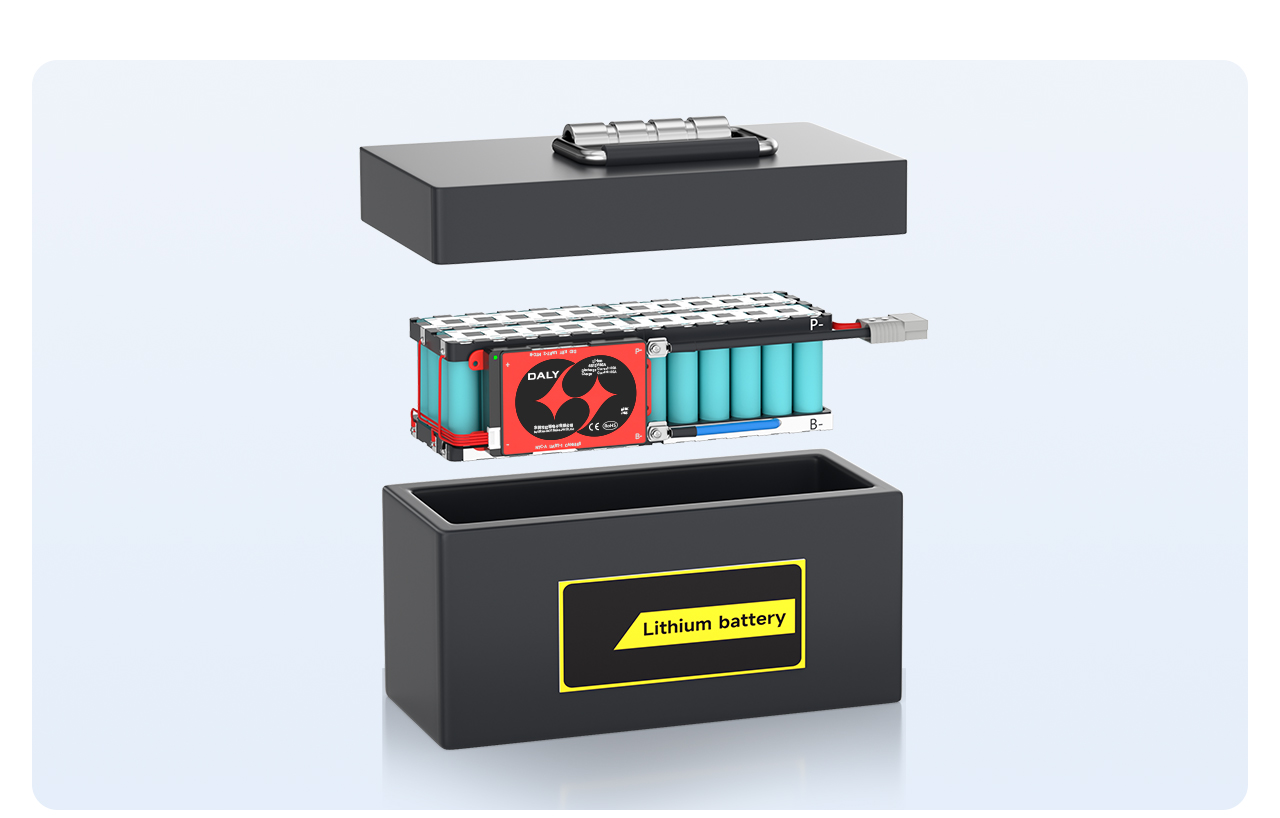

Fl-aħħarnett, poġġi l-pakkett tal-batterija ġewwa l-kaxxa tal-batterija, u pakkett tal-batterija lest jiġi mmuntat.
